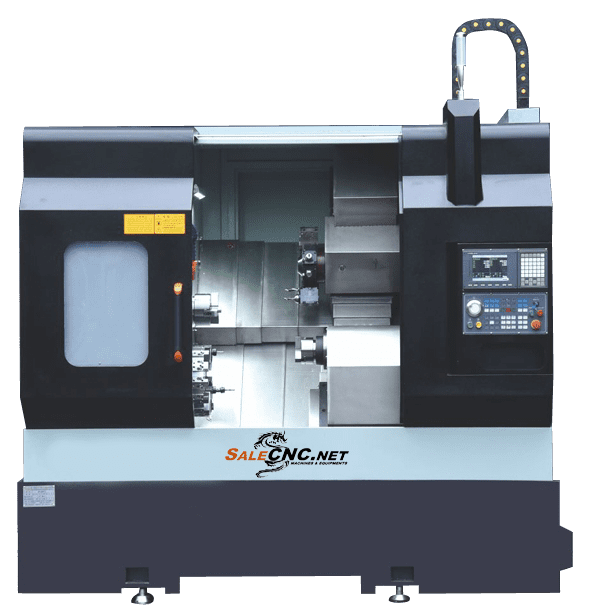

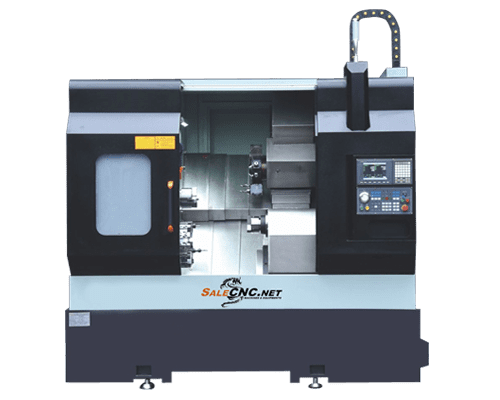

CNC Lathe Turning Fully รุ่น BYNC46ST-Y-SDT

คำอธิบาย

CNC Lathe Turning Fully

Name: CNC Lathe Turning Fully รุ่น BYNC46ST-Y-SDT
Brand: SaleCNC
Price: 700000 THB
Availability: InStock

รุ่น BYNC46ST-Y-SDT

Specification สเปคของ CNC Lathe Turning Fully รุ่น BYNC46ST-Y-SDT

Model Number: CK46ST-YSDT	Technical parameters	Accuracy Testing	Basic configuration
control system	absolute value of ten-axis bus		Taiwan’s new generation of 22TB dual channel
X1/Z1 axis stroke	X axis 520mm / Z axis 420mm	Repeated positioning <0.003	X/Z axis new generation servo motor in Taiwan
X2/Z2 axis travel	X axis 520mm / Z axis 420mm	Repeated positioning <0.003	X/Z axis new generation servo motor in Taiwan
X/Z axis speed	24-28m/min	Repeated positioning<0.004
X1/Z1 axis screw	32-10	Class C3 Accuracy	X1/Z1 axis silver or silver taiwan
X2/Z2 shaft screw	32-10	Class C3 Accuracy	X2/21 Axis Taiwan Silver or Yintai
X1/Z1 axis linear guide	Z1 axis L35/X1 axis L35	P-level accuracy (roller)	X1/Z1 axis silver or silver taiwan
X2/2Z-axis linear guide	Z2 axis L35/X2 axis L35	P-level accuracy (roller)	X2/Z2 axis silver or silver taiwan
first spindle	A2-5	Spindle beating<0.005	C1 motor spindle Taiwan new generation servo driver
second spindle	A2-4	Spindle beating<0.005	C2 motor spindle Taiwan new generation servo drive
Maximum spindle speed	4000R/min	Rotation speed<1
first spindle Maximum Rotating Diameter	500mm	Rotation speed<1
first spindle Maximum Rotating Diameter	500mm	+-10
first spindle Maximum Rotating Diameter	500mm	+-20
first spindle Maximum Rotating Diameter	45mm	<46
first spindle Maximum Rotating Diameter	35mm	<36
bed structure	45	+-1	Conjoined castings H300
First tool holder form	Y70-12 Station Servo Power Tower	Power shaft beating 《0.0055	A power shaft Taiwan new generation servo motor
First tool holder form	Y70-12 Station Servo Power Tower	Tool change<0.003	D1 Rotating Axis Taiwan New Generation Servo Motor
Y-axis hard rail/stroke	80mm	Repeated positioning <0.003	YTaiwan new generation servo motor
second tool holder form	12 Station Servo Tower	Tool change<0.003	D2 Rotating Axis Taiwan New Generation Servo Motor
Kerb Weight	6000KG
Total power/actual power	33/6kw	+-1/+-0.5
Overall dimensions	260019002800mm

Can be equipped with functional accessories: 1, simple automatic loading and unloading 2, row frame robot 3, high pressure water pump

Optional accessories: 1, chuck all kinds of clamps 2, oil bath automatic feeder 3, all kinds of knife seat 4, hydraulic chuck

สนใจหรือติดต่อสอบถาม โทร
082-972-9329 (จิมมี่)
083-256-5981 (โกมินทร์)
E-mail : [email protected]

รูปภาพของปุ่มลิงค์ไปยัง LINE ของ Sale CNC

สเปกทางเทคนิค (Technical Specifications)

Parameter	BYNC46ST-Y-SDT
หมายเลขรุ่น	CK46ST-YSDT
ระบบควบคุม	absolute value of ten-axis bus
ระยะเคลื่อนที่แกน X1/Z1	X axis 520mm / Z axis 420mm
ระยะเคลื่อนที่แกน X2/Z2	X axis 520mm / Z axis 420mm
ความเร็วแกน X/Z	24-28m/min
สกรูแกน X1/Z1	32-10
สกรูแกน X2/Z2	32-10
Linear guide แกน X1/Z1	Z1 axis L35/X1 axis L35
Linear guide แกน X2/Z2	Z2 axis L35/X2 axis L35
สปินเดิลหลัก	A2-5
สปินเดิลรอง	A2-4
ความเร็วสปินเดิลสูงสุด	4000R/min
เส้นผ่านศูนย์กลางหมุนสูงสุดสปินเดิลหลัก	35mm
โครงสร้างเตียง	45
รูปแบบหัวจับเครื่องมือหลัก	Y70-12 Station Servo Power Tower
ระยะเคลื่อนที่แกน Y แบบรางแข็ง	80mm
รูปแบบหัวจับเครื่องมือรอง	12 Station Servo Tower
น้ำหนักสุทธิ	6000KG
กำลังไฟรวม/กำลังไฟจริง	33/6kw
ขนาดโดยรวม	260019002800mm
ความแม่นยำในการวางตำแหน่งซ้ำแกน X1/Z1	<0.003
ความแม่นยำในการวางตำแหน่งซ้ำแกน X2/Z2	<0.003
ความแม่นยำในการวางตำแหน่งซ้ำความเร็วแกน X/Z	<0.004
ความแม่นยำ Class C3 สกรูแกน X1/Z1	Class C3 Accuracy
ความแม่นยำ Class C3 สกรูแกน X2/Z2	Class C3 Accuracy
ความแม่นยำ P-level (roller) Linear guide แกน X1/Z1	P-level accuracy (roller)
ความแม่นยำ P-level (roller) Linear guide แกน X2/Z2	P-level accuracy (roller)
การสั่นของสปินเดิลหลัก	<0.005
การสั่นของสปินเดิลรอง	<0.005
ความคลาดเคลื่อนความเร็วรอบ	<1
การสั่นของ Power shaft	《0.0055
ความแม่นยำในการเปลี่ยนเครื่องมือ	<0.003
เซอร์โวมอเตอร์แกน Y	Taiwan new generation servo motor
การกำหนดค่าพื้นฐานป้อมปืน	Taiwan's new generation of 22TB dual channel
การกำหนดค่าพื้นฐานมอเตอร์แกน X/Z	X/Z axis new generation servo motor in Taiwan
การกำหนดค่าพื้นฐานสกรูแกน X1/Z1	X1/Z1 axis silver or silver taiwan
การกำหนดค่าพื้นฐานสกรูแกน X2/Z2	X2/21 Axis Taiwan Silver or Yintai
การกำหนดค่าพื้นฐาน Linear guide แกน X1/Z1	X1/Z1 axis silver or silver taiwan
การกำหนดค่าพื้นฐาน Linear guide แกน X2/Z2	X2/Z2 axis silver or silver taiwan
การกำหนดค่าพื้นฐานสปินเดิลหลัก	C1 motor spindle Taiwan new generation servo driver
การกำหนดค่าพื้นฐานสปินเดิลรอง	C2 motor spindle Taiwan new generation servo drive
การกำหนดค่าพื้นฐานโครงสร้างเตียง	Conjoined castings H300
การกำหนดค่าพื้นฐาน Power shaft	A power shaft Taiwan new generation servo motor
การกำหนดค่าพื้นฐานแกนหมุน D1	D1 Rotating Axis Taiwan New Generation Servo Motor
การกำหนดค่าพื้นฐานเซอร์โวมอเตอร์แกน Y	YTaiwan new generation servo motor
การกำหนดค่าพื้นฐานแกนหมุน D2	D2 Rotating Axis Taiwan New Generation Servo Motor
การทดสอบความแม่นยำการวางตำแหน่งซ้ำ	<0.003
การทดสอบความคลาดเคลื่อนความเร็วรอบ	Rotation speed<1
การทดสอบความคลาดเคลื่อนเส้นผ่านศูนย์กลางหมุนสปินเดิลหลัก	<36
การทดสอบความคลาดเคลื่อนโครงสร้างเตียง	+-1
