คำอธิบาย

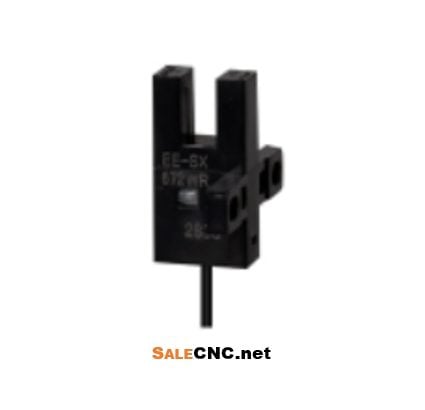

NPN เซนเซอร์ ก้ามปู EE-SX672WR
เซนเซอร์ก้ามปู (slot/fork photointerrupter) รุ่น EE-SX672WR เอาต์พุตแบบ NPN เหมาะกับการตรวจจับชิ้นงานที่ผ่านช่อง ขนาดกะทัดรัด ติดตั้งง่ายสำหรับงานนับชิ้น งานตรวจตำแหน่งและ feeder
EE-SX672WR เป็นเซนเซอร์ optical แบบก้ามปู มีตัวส่งแสง (IR LED) และตัวรับแสง (phototransistor/photodiode) วางฝั่งตรงข้ามของช่อง เมื่อชิ้นงานเคลื่อนผ่านช่องจะบังลำแสง ทำให้เอาต์พุตเปลี่ยนสถานะ รุ่นนี้ให้สัญญาณเอาต์พุตแบบ NPN (open-collector) ดังนั้นเมื่อต้องการได้สัญญาณ logic ปกติต้องต่อ pull-up ไปยัง +V ของระบบ ซึ่งทำให้ใช้งานร่วมกับ PLC, microcontroller (Arduino/ESP32 ฯลฯ) ได้สะดวก
วัสดุ & โครงสร้าง: ตัวเรือนเป็นพลาสติกวิศวกรรมทนความร้อน ทนต่อการใช้งานในโรงงานระดับทั่วไป ช่องตรวจจับออกแบบให้มีความแม่นยำ เชิงกลมีขนาดกะทัดรัด เหมาะติดตั้งบนแผงหรือรางยึด
การเชื่อมต่อ (ทั่วไป):
- Brown = +V (ตามรุ่น 5–24 VDC)
- Blue = 0V (GND)
- Black = Output (NPN open-collector) — ต้องมี pull-up resistor เมื่อเชื่อมต่อกับวงจร TTL/PLC
การติดตั้ง: เจาะ/ยึดตำแหน่งให้ช่องชี้ไปยังทิศทางชิ้นงาน ควรจัดแนวให้ชิ้นงานผ่านกลางช่องเพื่อความแม่นยำ ประเมิน clearance เพื่อหลีกเลี่ยงการติดขัด
การใช้งานแนะนำ: นับชิ้นงานบนสายพาน, ตรวจตำแหน่งวัสดุบาง (ฟอยล์ แผงวงจร), เครื่องพิมพ์ฉลาก, feeder
การบำรุงรักษา: ทำความสะอาดช่องเป็นระยะ หลีกเลี่ยงคราบน้ำมัน/ฝุ่นเกาะ
สนใจหรือติดต่อสอบถาม โทร
082-972-9329 (จิมมี่)
083-256-5981 (โกมินทร์)
02-312-0227 (สำนักงาน)
E-mail : [email protected]
