cnc laser fiber

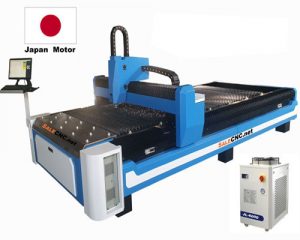

Fiber Laser รุ่น FB-16-1530 1500W

1,500w => ราคา => 799,000 บาท
2,000w => ราคา => 999,000 บาท
3,000w => ราคา => 1,540,000 บาท

Fiber Laser ซีเอ็นซีเลเซอร์ไฟเบอร์ FB16 เป็นเลเซอร์อัจฉริยะสามารถตัดโลหะทุกชนิด เช่นเหล็ก,อลูมิเนียม,ทองแดง,ทองเหลือง,สแตนเลส,เงิน,ไทเทเนียม และอื่น ๆ อีกมากมาย มันมาพร้อมกับคอนโทรลเลอร์ที่ทันสมัยและชาญฉลาด สามารถคำนวณระยะทางที่สั้นที่สุดเพื่อตัดวัสดุใช้เวลาเร็วที่สุดเพื่อประหยัดเวลาของเครื่องและอายุการใช้งานของเครื่อง เครื่องยังมีเซ็นเซอร์ และมีแรงบิดที่เร็วที่สุดพร้อมเซอร์โวมอเตอร์ญี่ปุ่น 4 ตัวล่าสุด และขับ 3000 rpm ซึ่งสามารถวิ่งได้สูงถึง 50m / นาที ซีเอ็นซีเลเซอร์ไฟเบอร์สามารถใช้งานได้สูงถึง 100,000 ชั่วโมง

ตัวเครื่องสามารถเลือกสีและรุ่น เรามี 500 วัตต์ถึง 20000 วัตต์ต่อความต้องการของลูกค้า
นอกจากนี้ยังมีตัวเลือกสำหรับการเพิ่ม auto change table ได้อีกด้วย





*** ตัวเลือกเพิ่มเติม  เพิ่มเพียงอีก 150,000 บาท ***

Welcome to… CNC Fiber Laser FB16-1530 1000W ไฟเบอร์เลเซอร์ ตัดโลหะทุกชนิด

ดาวโหลดโบชัวร์ (Brochures) – คลิกที่นี่ click



ตัดเหล็กได้สวยมาก👍 เหล็กแผ่น ออกแบบลายตามที่คุณชอบ ด้วยเลเซอร์ ไฟเบอร์ 1000W

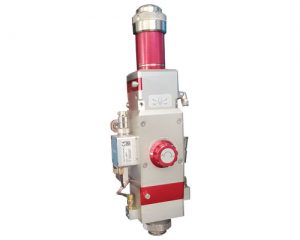

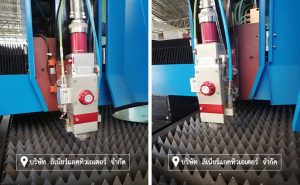

หัวตัดเลเซอร์





วีดีโอ : Fiber Laser
2mm steel CNC fiber laser cutting machine:

ความเร็วในการตัด 24เมตร/นาที

Instruction how to cut CNC laser fiber machine:



ความสามารถ

• ตัดงานได้ที่ความเร็วสูงสุด 40 เมตร/ นาที
• ตัดเหล็กหนาได้ถึง 12 mm.
• ตัดสแตนเลสหนาได้ถึง 5 mm.
• ตัดอลูมิเนียมหนาได้ถึง 3 mm.
• ขนาดพื้นที่ทำงาน 1.5 x 3 เมตร
• ตัวเครื่อง มีความเสถียรเป็นอย่างมากไม่สั่นในขณะวิ่งด้วยความเร็วสูงสุด “วีดีโอตัวอย่าง”
• ชิ้นงานที่ถูกตัดด้วย Fiber laser จะได้ขอบที่สวยงามเป็นอย่างมาก
• ใช้ระบบไฟฟ้า 3 เฟส 380 V.
• หากต้องการใช้ระบบไฟฟ้า 220 V. สามารถสั่งทำได้



โปรแกรมควบคุม

• ชื่อโปรแกรม NC Editor
• ตัวโปรแกรมใช้งานง่าย มีความหยืดหยุ่นสูงในเรื่องการใช้งาน
• รองรับระบบปฏิบัติการ Windows 10, Windows 7
• รองรับไฟล์การออกแบบ AI, AutoCad, SolidWork, CorelDraw, ฯลฯ
• รองรับไฟล์งานนามสกุลจาก
  • G Code (*.g ; *.nc)
  • DXF File (*.dxf)
  • DWG File (*.dwg)
  • PLT File (*.plt)
  • ENG File (*.eng)
• ตั้งค่าภาษาได้ถึง 5 ภาษา
  • English
  • Japanese
  • Korean
  • Russian
  • Chinese
• รองรับการออกแบบพร้อมเครื่องมือช่วยในการออกแบบทั้งหมด
• รองรับการออกแบบ 3 มิติ
• ตัวโปรแกรมสามารถทำ Teaching โหมดได้
• จำลองการทำงานก่อนตัดชิ้นงานจริง
• ค้นหาตำแหน่งขอบของชิ้นงาน



คุณภาพของ Controller

• ตัว Controller ถูกออกแบบ พัฒนาและวิจัย โดยอาจารย์ จากสถาบัน MIT สถาบันเทคโนโลยีแมสซาชูเซตส์ จาก สหรัฐอเมริกา
• รองรับการทำงานในที่ๆมีอุณหภูมิสูง
• รองรับการควบคุมแบบไร้สาย
• ใช้สถาปัตยกรรมล่าสุดที่ทันสมัย
• เทคโนโลยีใหม่ล่าสุดรองรับการต่อ Internet เพื่ออัพเดพ Firmware



คุณภาพของชุดอุปกรณ์ขับเคลื่อน X, Y,  Z ที่เราเลือกใช้สำหรับเครื่องเลเซอร์

ตำแหน่งการวางของ Controller สำหรับเครื่อง CNC Fiber Laser รุ่น FB-16-1530 1000W

• ตำแหน่งการวาง Controller ของเครื่องจะอยู่ด้านหน้าของเครื่อง และมีฝาปิด (ฝาปิดสีขาวตามรูปด้านบน) หากสังเกตจะเห็นว่ามันจะติดอยู่กับตัวเครื่องเลเซอร์ ซึ่งจะทำให้ประหยัดพื้นที่ ในการใช้วางตัวเครื่องเป็นอย่างมาก
• สำหรับเครื่อง Fiber Laser บางรุ่น จะแยกตู้ควบคุมที่ใช้ติดตั้ง Controller อยู่ด้านนอก ซึ่งจะทำให้เปลื้องพื้นที่ใช้งานเป็นอย่างมาก โดยเฉพาะคนที่มีพื้นที่จำกัด ในการวางตำแหน่งเครื่องเลเซอร์
• สำหรับเครื่อง “CNC Fiber Laser รุ่น FB-16-1530 1000W” ตัว Controller สามารถทำงานในที่ๆ อุณหภูมิสูงได้อย่างสบายใจ
• ติดตั้งระบบระบายความร้อนมาให้ในตัว ถึงแม้ว่าตัว Controller สามารถทำงานในอุณหภูมิที่สูงได้อยู่แล้ว
• Controller ถูกติดตั้งระบบป้องกันสัญญาณรบกวนต่างๆที่อาจเกิดขึ้นได้ โดยเฉพาะในภาคอุตสาหกรรมที่มีเครื่องจักรขนาดใหญ่รวมอยู่ด้วย
• Controller ถูกปิดมาอย่างมิดชิด ติดตั้งกุญแจล็อค เพื่อป้องกันสิ่งมีชีวิตเข้าไปเช่น หนู
• ติดตั้งสายดินพร้อมเชื่อมต่อออกภายนอก

จอ Monitor

• ตัว Monitor ประกอบด้วย 2 แกน คือ A, B
• หมุนได้ 360° สำหรับแกน A
• หมุนได้ 180° สำหรับแกน B
• Mouse & Keyboard & Monitor ใช้สายที่ป้องกันสัญญาณรบกวนจากภายนอกอย่างดี

อุปกรณ์ควบคุมแบบไร้สาย Remote Control

• ใช้หรับควบคุมเครื่องเลเซอร์ด้วยสัญญาณ Wireless
• ใช้ควบคุมแทนการสั่งงานผ่านหน้าจอ Monitor
• ใช้การเข้ารหัสแบบ รับ-ส่ง สัญญาณเฉพาะ เพื่อป้องการเกิดสัญญาณรบกวนจากภายนอกโครงสร้างครื่องเลเซอร์ตัดเหล็ก



โครงสร้างของตัวเครื่อง

• โครงสร้างของตัวเครื่องจักรผลิตจากเหล็กที่มีคุณภาพที่สุด ไม่มีปัญหาเรื่องการบิดตัว
• น้ำหนักมากกว่า 4.5 ตัน นั้นเป็นข้อดีอย่างมากที่จะทำให้เครื่องจักรสามารถทำงานได้เสถียรและไม่เกิดการบิดตัว
• มีระบบดูดควัน ขณะตัดงาน ในสถานที่ปิด
• ติดตั้งตัวช่วยในการโหลดชิ้นงาน

วัสดุที่ตัดได้

Maximum Specification Cutting mm:

สเปคของเครื่อง :

Real size: 4.7×2.3×1.5 meter for FB16-1530

ตัวอย่างผลงานของเครื่อง :











ลักษณะของเครื่อง :



• การใช้ไฟฟ้าของไฟเบอร์เลเซอร์ต่ำกว่าพลาสมามาก สามารถใช้พลาสมาได้เพียง 20% คุณสามารถพิจารณา 1000W 380V เลเซอร์ที่ใช้เพียง 1000W / 380V = 2.6A เมื่อเปรียบเทียบกับ 60A 380V สำหรับแหล่งพลาสมา แหล่งพลาสมาจำนวนมากใช้ 100A เทียบกับ 1,000W (2.6A) คุณจะประหลาดใจกับไฟฟ้าที่คุณจะประหยัดเมื่อคุณใช้เลเซอร์ 6A เทียบกับ 100A ที่ 38 เท่าของค่าไฟฟ้า ตัวอย่างเช่นคุณจ่าย 1,000 ดอลล่าร์สหรัฐต่อเดือนสำหรับค่าไฟฟ้าเมื่อคุณใช้พลาสม่าจากนั้นคุณจะจ่ายประมาณ 1,000 / 38 = 26 ดอลล่าร์สหรัฐต่อเดือน มันประหยัดมาก
• Tips การใช้พลาสม่าพลาสมาสำหรับแผ่นโลหะหนึ่งอาจใช้ Tipsจำนวนมาก แต่ไฟเบอร์เลเซอร์สามารถใช้แผ่นตัดโลหะจำนวนมากสำหรับปลายหัวเลเซอร์เดียวเท่านั้น เนื่องจากพลาสมาใช้แรงดันสูงปริมาณอากาศที่สูงในการตัดเพื่อให้พลาสมาอิเล็กโทรดสามารถเผาไหม้ได้อย่างรวดเร็ว คุณต้องเปลี่ยนหนึ่งครั้งเมื่อคุณเปลี่ยนเวลาในการตั้งค่าและเวลาที่เครื่องจะหยุดทำงาน ไทม์แมชชีนไทม์คือต้นทุนของเครื่องจักรและต้นทุนของคนงาน
• ความเร็วในการตัดเลเซอร์มีความเร็วในการทำงานสูงมาก เวลาในการตัดของไฟเบอร์เลเซอร์และพลาสมาอาจเท่ากัน แต่รุ่งฟรีเลเซอร์สามารถไปได้เร็วขึ้นมากอาจเร็วขึ้น 10 เท่า เนื่องจากโครงสร้างของไฟเบอร์เลเซอร์ เครื่องมีแรงโน้มถ่วงต่ำมากคอลัมน์อยู่ใกล้กับโต๊ะมากดังนั้นเครื่องสามารถทำงานด้วยความเร็วสูงมาก ซึ่งแตกต่างจากเครื่องพลาสม่าเครื่องสูงมากเนื่องจากคบเพลิงสูง จากนั้นคอลัมน์จะต้องทำให้มันสูงมากดังนั้นโครงสร้างจึงสูงดังนั้นการวิ่งของเครื่องจักรจึงไม่รวดเร็วหรือเครื่องจะสั่น
• ไฟเบอร์เลเซอร์มีเซนเซอร์หัวดีกว่าพลาสม่ามากเนื่องจากมีรังสีน้อยกว่า พลาสม่าบางตัวเมื่อถ่ายภาพเครื่องไฟฟ้าอื่นอาจมืดลงเนื่องจากการแผ่รังสีของพลาสม่าสูง เลเซอร์ไฟเบอร์ CNC อยู่ฝั่งตรงข้าม มันมีรังสีน้อยกว่าและมีความเสถียรมากกว่า

W	Steel	Stainless	Aluminum	Copper
500	4	4	2	2
1,000	12	6	3	3
2,000	20	10	8	8
3,000	25	12	8	8
4,000	25	14	10	10
6,000	25	20	16	16
8,000	25	25	18	18
10,000	40	40	20	20
12,000	45	50	22	22
15,000	50	70	25	25
20,000	70	110	65	35
				Unit: mm

https://youtu.be/t2T7htIJIrU (First Setup)

https://www.youtube.com/watch?v=HA_oJimZ-Qc  (draw and cut)



ตัวอย่าง : ตัดนาฬิกา



ตัดวงกลมเล็กๆ เป็นรูใส่ part ด้วย CNC Fiber Laser ซีเอ็นซีเลเซอร์ไฟเบอร์ FB1630
