คำอธิบาย

Linear Block , Sliding Block บล็อครางสไลด์

รุ่น HGH

Features  :  คุณสมบัติของบล็อครางสไลด์ (Linear Block HGH และ HGW)

• High precision, smoothness, high wear resistance and noise. low
• Advanced manufacturing technology, precise products, high hardness and durability.
• High bearing capacity and low friction.
• Widely used in CNC machine tools, machining centers, electronics, automation machinery, textile machinery, automotive woodworking machinery, printing machinery, etc.
• มีความแม่นยำสูง ความเรียบ ความต้านทานการสึกหรอสูง และมีเสียงรบกวนต่ำ
• เทคโนโลยีการผลิตผลิตภัณฑ์ที่แม่นยำ มีความแข็งแรงและความทนทานสูง
• ความจุแบริ่งสูง และแรงเสียดทานต่ำ
• ใช้กันอย่างแพร่หลายในเครื่องมือเครื่องจักร CNC ศูนย์เครื่องจักรกลอิเล็กทรอนิกส์ เครื่องจักรอัตโนมัติ เครื่องจักรสิ่งทอ เครื่องจักรงานไม้ ยานยนต์ เครื่องจักรการพิมพ์ ฯลฯ

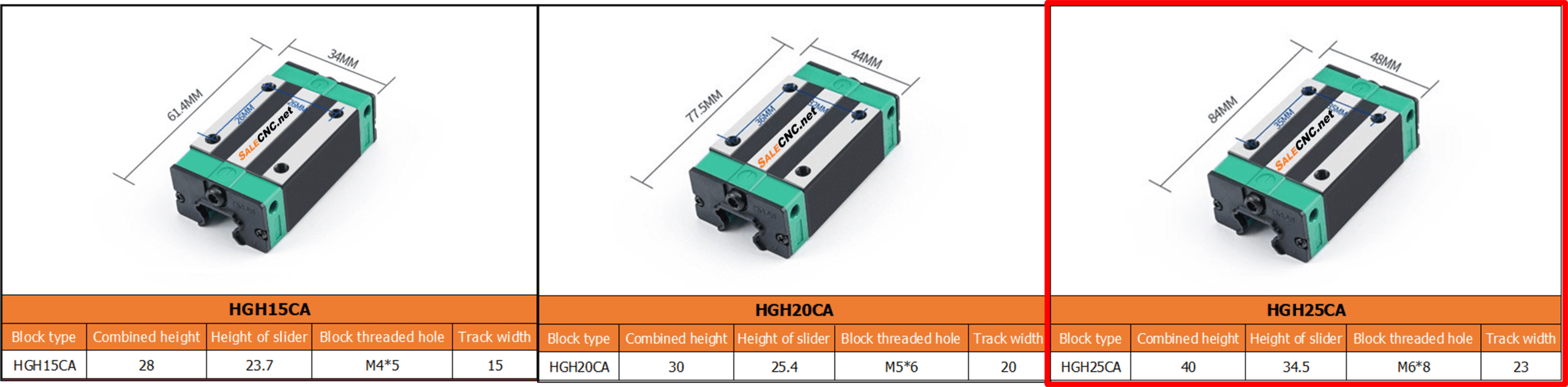

Specification  :  ข้อมูลจำกัดเฉพาะ / สเปคของบล็อครางสไลด์ (Linear Block HGH และ HGW)

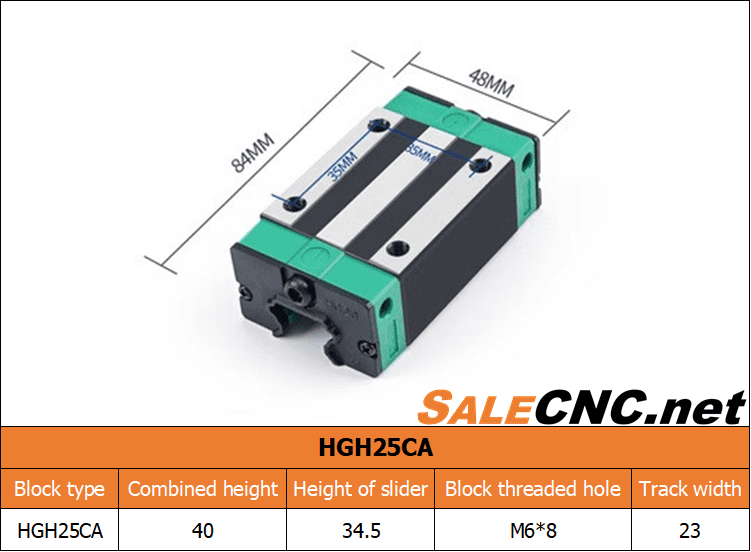

Linear Block : HGH

Linear Block : HGW

*สีของสินค้าอาจมีการเปลี่ยนแปลง

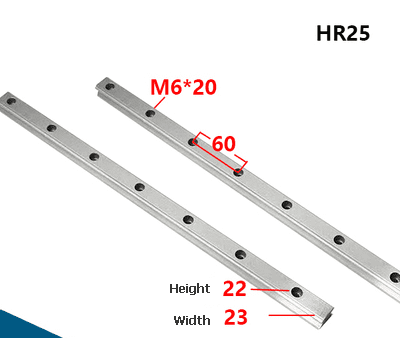

Linear Rail

Linear Block , Sliding Block บล็อครางสไลด์

รุ่น HGH

รุ่น HGH/HGW

• Should use with linear rail.

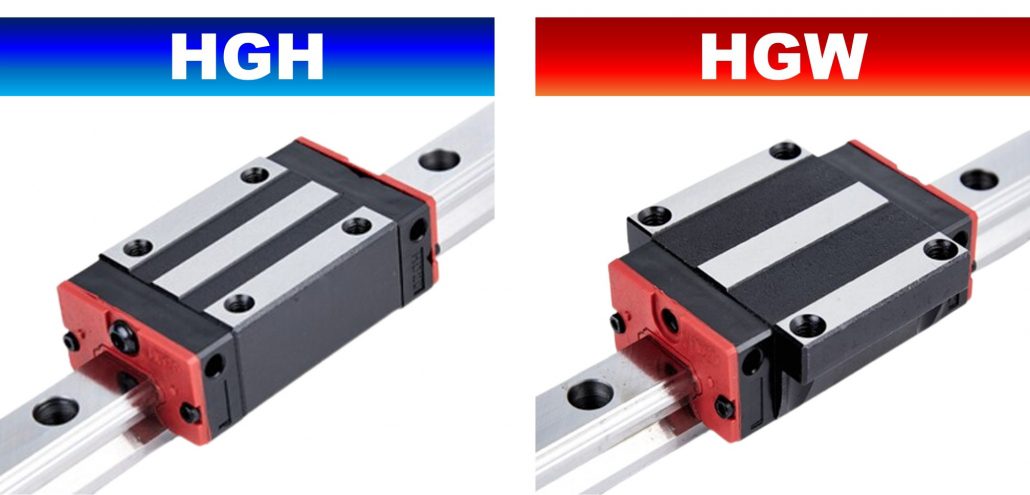

• HGH is square block linear rail, HGW is wide (with wing) block type.
• บล็อครางสไลด์  ใช้สำหรับรางสไลด์ (Linear Rail) ในอุตสาหกรรมต่างๆ หรืออุตสาหกรรมเครื่องจักรระบบซีเอ็นซี (CNC Machine) เป็นตัวรับน้ำหนักบนรางสไลด์
• ผลิตมาจากเหล็กหรืออลูมิเนียม ภายในจะมีตลับลูกปืนเป็นตัวขับเคลื่อน
• สามารถเลื่อนไปกลับ-ได้ เคลื่อนที่ไปตามรางได้อย่างสะดวกและรวดเร็ว
• รุ่น HGH เป็นบล็อครางสไลด์รูปร่างสี่เหลี่ยมจัตุรัส  ส่วนรุ่น HGW เป็นบล็อกรูปร่างสี่เหลี่ยมแบบกว้าง (มีปีก)

Installation  :  วิธีการติดตั้งบล็อครางสไลด์ที่ถูกต้อง

1. Place the slider parallel to the guide rail
2. Gently push the slider into the guide rail
3. The slider slides into the guide rail
4. The installation is over, without dropping the steel ball

When installing, do not take out the plastic false rails in the slider in advance, otherwise the steel balls in the slider will easily fall out during assembly and it will not be able to be installed and used normally! When disassembling, the false rail cooperates with the disassembly to prevent the beads from falling off.

ขณะติดตั้งอย่านำรางพลาสติกปลอมในแถบเลื่อนออกล่วงหน้า มิฉะนั้นลูกเหล็กในแถบเลื่อนจะหลุดออกได้ง่ายในระหว่างการประกอบ และจะไม่สามารถติดตั้งและใช้งานได้ตามปกติ! เมื่อถอดชิ้นส่วนรางปลอมจะทำงานร่วมกับการถอดชิ้นส่วนเพื่อป้องกันไม่ให้ลูกปัดหลุดออก

Installation tips:

If it is not used with false rails, the cutting edge corners of the guide rail made of No. 55 steel will easily eject the balls in the ball groove.

คำแนะนำในการติดตั้ง:

หากไม่ได้ใช้กับรางเท็จมุมคมตัดของรางนำที่ทำจากเหล็กหมายเลข 55 จะดีดลูกบอลในร่องลูกได้อย่างง่ายดาย

Original version

Steel case strong grip to ball

Why Does a Linear Rail Lose Position Accuracy After Changing Direction?

Why Your CNC Machine Is Accurate in One Direction but Shows Error When Reversing

Have you ever noticed that your CNC machine or automation system positions accurately when moving in one direction, but after reversing direction, the position is slightly different?

This is one of the most common precision issues in CNC machines, laser cutting machines, routers, automation systems, and linear motion equipment.

In many cases, the problem is not the servo motor or controller—it is mechanical backlash.

What Is Mechanical Backlash?

Mechanical backlash is the small amount of free movement between mechanical components before they begin transmitting force.

Even precision machinery cannot completely eliminate every clearance.

Common locations where backlash exists include:

• Linear guide rail and carriage preload
• Ball screw and ball nut clearance
• Rack and pinion gear mesh
• Gearboxes
• Shaft couplings
• Bearings
• Keyways
• Assembly tolerances

When the machine travels continuously in one direction, these clearances remain loaded on one side, so positioning appears very accurate.

Once the machine changes direction, every clearance must first be taken up before the load transfers to the opposite side.

This small movement creates positioning error.

Why Does Direction Change Reveal the Error?

Imagine pushing a drawer.

When you push continuously, it moves smoothly.

When you pull it back, there is often a tiny amount of movement before it starts traveling.

Industrial machines behave the same way.

Every time the axis reverses:

• Ball screw clearance shifts
• Couplings twist slightly
• Gear teeth change contact side
• Bearings redistribute load
• Linear guide blocks transfer force

The result is a small positioning deviation called backlash error.

Is the Linear Rail Always the Problem?

Not necessarily.

High-quality linear guide rails usually contribute very little backlash.

The larger sources are often:

• Ball screw wear
• Ball nut clearance
• Loose couplings
• Rack and pinion backlash
• Gearbox wear
• Bearing movement
• Improper machine assembly

A complete mechanical inspection should always be performed before replacing components.

How to Reduce Backlash

Professional machine builders reduce backlash by using:

✔ Precision Linear Guide Rails

High preload linear rails improve rigidity and minimize unwanted movement.

✔ Precision Ball Screws

Ground or high-grade rolled ball screws with proper preload significantly improve positioning accuracy.

✔ Correct Bearing Installation

Angular contact bearings should be correctly preloaded to eliminate shaft movement.

✔ High-Quality Couplings

Rigid or precision servo couplings reduce torsional play.

✔ Servo Backlash Compensation

Modern CNC and servo controllers can compensate for small amounts of measured backlash.

✔ Proper Machine Assembly

Correct alignment, lubrication, and torque specifications are essential for long-term accuracy.

Can Backlash Be Completely Eliminated?

No.

Every mechanical system has some amount of clearance.

The goal is not zero backlash, but keeping it small enough that it does not affect production quality.

High-end CNC machines simply reduce backlash to extremely low levels through premium components and precision assembly.

Choosing the Right Linear Rail

When selecting a linear guide rail, consider:

• Load capacity
• Required positioning accuracy
• Speed
• Machine rigidity
• Dust and contamination
• Lubrication method
• Rail size
• Preload class

Choosing the correct rail can greatly improve machine stability, repeatability, and service life.

Why Choose SaleCNC.net Linear Rails?

At SaleCNC.net, we supply high-quality linear guide rails and motion components for:

• CNC Routers
• Fiber Laser Cutting Machines
• Automation Equipment
• Robotics
• Pick & Place Systems
• Packaging Machines
• Food Machinery
• Industrial Machinery

Our products are designed for smooth motion, high rigidity, long service life, and excellent positioning repeatability.

Whether you are building a new machine or upgrading an existing system, we can help you select the correct rail size, carriage type, preload, and accessories.

Contact SaleCNC.net today for expert advice on linear rails, ball screws, and complete linear motion solutions.

SEO Keywords

Linear Rail, Linear Guide Rail, Linear Guideway, Linear Motion Guide, Ball Screw, CNC Linear Rail, Precision Linear Rail, CNC Machine Parts, Automation Components, Motion Control, Machine Accuracy, Positioning Accuracy, Repeatability, Backlash, Ball Nut, Servo System, Rack and Pinion, CNC Router Parts, Fiber Laser Parts, Industrial Automation, SaleCNC.net

บล็อครางสไลด์ประเภท HGH และ SBR มีความแตกต่างกันหลายประการตามลักษณะการใช้งานและคุณสมบัติของแต่ละชนิด ดังนี้:

โครงสร้างและการออกแบบ

  HGW (Heavy Load Wide Linear Guide)

• โครงสร้างกว้าง: มีการออกแบบให้รางและบล็อคมีความกว้างมากกว่า ซึ่งช่วยเพิ่มความเสถียรและการกระจายน้ำหนักได้ดีขึ้น
• การรับน้ำหนัก: ออกแบบมาเพื่อรองรับภาระหนัก สามารถรับน้ำหนักได้มากกว่าบล็อครางสไลด์ SBR (Support Rail Guide)

  HGH (High-precision Linear Guide)

• โครงสร้างมาตรฐาน: มีลักษณะเป็นรางสี่เหลี่ยมที่มีลูกปืน (ball) หรือโบลท์ (roller) อยู่ภายใน
• ความแม่นยำสูง: ให้ความแม่นยำในการเคลื่อนที่สูง เหมาะสำหรับงานที่ต้องการความเที่ยงตรง

การรับน้ำหนักและความเสถียร

• HGW : มีความสามารถในการรับน้ำหนักมากกว่า HGW เหมาะสำหรับงานที่ต้องการรับภาระหนักและมีการกระจาย น้ำหนักที่ดี ส่วนความกว้างของรางช่วยเพิ่มความเสถียรในการเคลื่อนที่ และลดการสั่นสะเทือน การเบี่ยงเบน
• HGH : รับน้ำหนักได้ดีแต่ไม่เท่ากับ HGW เน้นความแม่นยำในการเคลื่อนที่มากกว่า เหมาะสำหรับงานที่ต้องการความแม่นยำสูงแต่ไม่ต้องการรับภาระหนักมาก

การใช้งาน

• HGW : ใช้ในงานที่ต้องการรับน้ำหนักมากและความเสถียรสูง เช่น เครื่องจักรที่ใช้ในอุตสาหกรรมหนัก, เครื่อง CNC ขนาดใหญ่, และอุปกรณ์ที่ต้องการความทนทานสูง
• HGH : ใช้ในงานที่ต้องการความแม่นยำสูงและการเคลื่อนที่ลื่นไหล เช่น เครื่อง CNC, เครื่องพิมพ์ 3 มิติ, และเครื่องจักรในอุตสาหกรรมการผลิตที่ต้องการความเที่ยงตรง

สรุป

• HGW : เหมาะสำหรับงานที่ต้องการรับภาระหนักและมีความเสถียรสูง
• HGH : เหมาะสำหรับงานที่ต้องการความแม่นยำสูงและการเคลื่อนที่ลื่นไหล

การเลือกใช้ขึ้นอยู่กับความต้องการเฉพาะของงาน หากต้องการความเสถียรและการรับน้ำหนักสูง HGW จะเป็นตัวเลือกที่ดี แต่หากต้องการความแม่นยำ HGH จะเหมาะสมกว่า
