คำอธิบาย

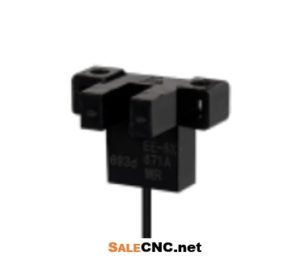

NPN เซนเซอร์ ก้ามปู EE-SX 671AWR
EE-SX671AWR เป็นเซนเซอร์ตรวจจับวัตถุแบบ Photo Interrupter ออกแบบมาในลักษณะ ก้ามปู (Fork Type) ใช้หลักการทำงานของ ลำแสงอินฟราเรด (Infrared Beam) ระหว่างตัวส่ง (Emitter) และตัวรับ (Receiver)
เมื่อมีวัตถุเคลื่อนผ่านช่องตรงกลางของเซนเซอร์และตัดลำแสง เซนเซอร์จะส่งสัญญาณเอาต์พุตออกไปยังอุปกรณ์ควบคุม เช่น PLC หรือไมโครคอนโทรลเลอร์ เหมาะสำหรับการตรวจจับตำแหน่งหรือการนับจำนวนชิ้นงานในระบบอัตโนมัติ
คุณสมบัติทางเทคนิค (Specifications)
- รุ่น (Model): EE-SX671AWR
- ประเภทเอาต์พุต (Output Type): NPN Open Collector
- ช่องตรวจจับ (Slot Width): 5 มม.
- แหล่งจ่ายไฟ (Supply Voltage): 5 – 24 VDC
- กระแสไฟทำงาน (Current Consumption): ≤ 35 mA
- กระแสเอาต์พุตสูงสุด: ≤ 50 mA
- เวลาตอบสนอง (Response Time): ≤ 1 ms
- วัสดุโครงสร้าง: พลาสติกคุณภาพสูง (Black Resin Housing)
- ลักษณะการต่อสาย: แบบมีสายไฟในตัว (Lead Wire Type)
- ทิศทางสายไฟ: ออกด้านข้าง (Right-Angle Type)
- อุณหภูมิการทำงาน: -25°C ถึง +55°C
- ระดับการป้องกัน: IP50
- น้ำหนักโดยประมาณ: 10 กรัม
การทำงาน (Operating Principle)
- ตัวส่ง (Emitter) ปล่อยลำแสงอินฟราเรดไปยังตัวรับ (Receiver)
- เมื่อไม่มีวัตถุผ่าน ลำแสงยังคงส่งถึงตัวรับ เซนเซอร์จะไม่ทำงาน
- เมื่อวัตถุผ่านและตัดลำแสง ระบบจะส่งสัญญาณเอาต์พุตออกทันที
การใช้งาน (Applications)
- ตรวจจับตำแหน่งหรือขอบชิ้นงานในสายพานลำเลียง
- ใช้ในเครื่องนับจำนวนชิ้นงาน
- ตรวจสอบการเคลื่อนที่ของชิ้นส่วนขนาดเล็ก
- ระบบคัดแยกสินค้าในเครื่องจักรอัตโนมัติ
- ใช้ในอุปกรณ์อิเล็กทรอนิกส์, เครื่องบรรจุภัณฑ์, เครื่องติดฉลาก
