คำอธิบาย

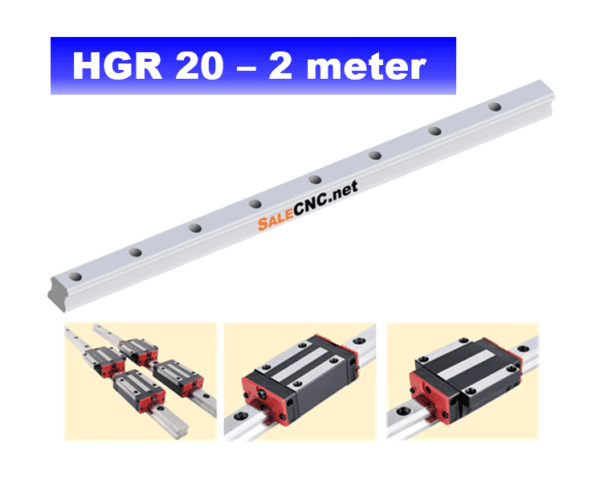

Linear Rail model HGR รางสไลด์ รางเลื่อน

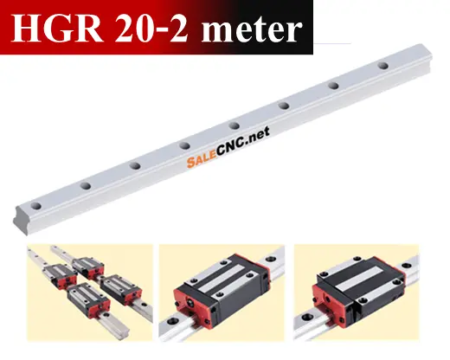

HGR 20 – 2 meter



• รางสไลด์ รางเลื่อน เป็นอุปกรณ์เครื่องมือกลที่มีลักษณะเป็นรางยาว
• มีบล็อคสี่เหลี่ยมที่เป็นตัวรับน้ำหนักอยู่ด้านบน ไม่ว่าจะเป็น HGH, HGW, SBR
• รางสไลด์จะมีหลายขนาดและมีความยาวให้เลือกใช้ตามของงาน
• มีความแข็งแรง ทนทาน และติดตั้งง่าย
• รางสไลด์ยังสามารถนำมาประยุกต์ใช้งานได้หลากหลาย เช่น เครื่องถ่ายเอกสาร เครื่องจักร CNC อุตสาหกรรมผลิตรถยนต์ อุตสาหกรรมสิ่งทอ เป็นต้น

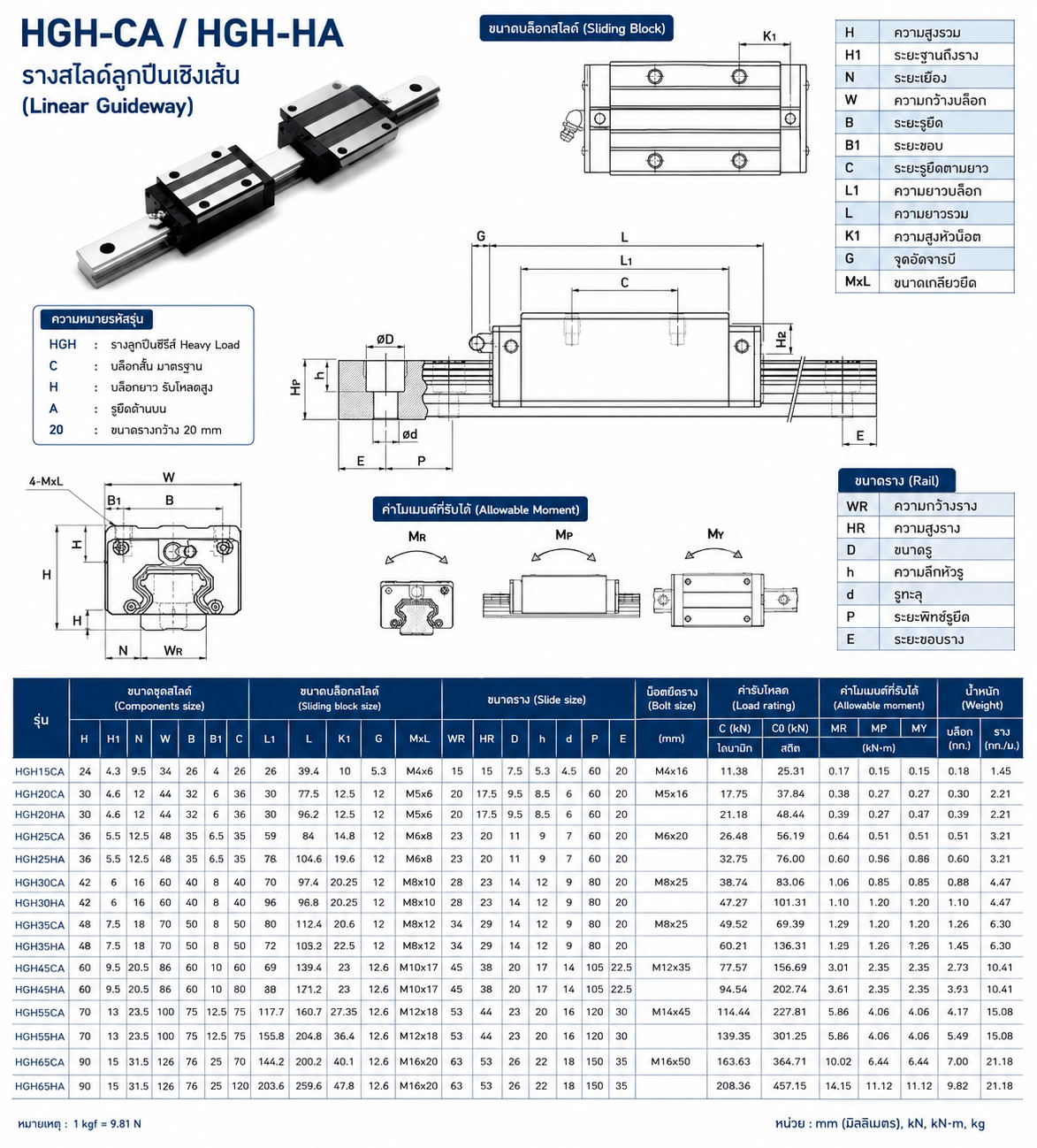

Specification  :  ข้อมูลจำกัดเฉพาะ / สเปคของรางสไลด์ (Linear Rail HG)

Model Size (mm)	HG15	HG20	HG25	HG30	HG35	HG45
Rail Length (mm)	62	78	84	98	113	140
Distance from the Edge to the Center of the First Hole (from Left)	20	20	20	20	20	22.5
Distance from the Edge	Tolerance of E value for standard rail is ± 0.5mm

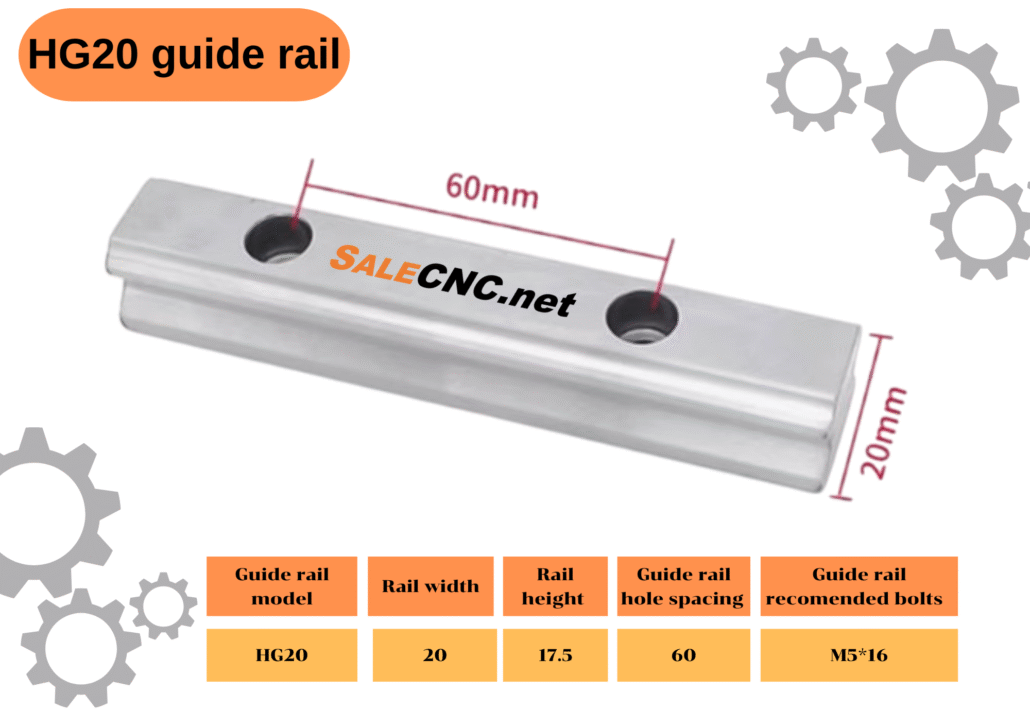

Dimensions

Model Size (mm)	HG15	HG20	HG25	HG30	HG35	HG45
No. of Holes	1	2	2	2	2	2
Head Bolt Hole Diameter (mm)	7.5	9.5	11	14	14	20
Bolt Hole Spacing – Length (mm)	60	60	60	80	80	105



Features  :  คุณสมบัติของรางสไลด์ (Linear Rail HG)

1. Easy lubrication

With a traditional sliding system, insufficient lubrication causes wear on the contact surfaces. Also, it can be quite difficult to supply sufficient lubrication to the contact surfaces because finding an appropriate lubrication point is not very easy. With a linear motion guideway, grease can be easily supplied through the grease nipple on the linear guideway block. It is also possible to utilize a centralized oil lubrication system by piping the lubrication oil to the piping joint.

1. หล่อลื่นง่าย

ด้วยระบบเลื่อนแบบเดิมการหล่อลื่นที่ไม่เพียงพอ จะทำให้เกิดการสึกหรอบนพื้นผิวสัมผัส นอกจากนี้อาจเป็นเรื่องยากที่จะจ่ายสารหล่อลื่นให้เพียงพอกับพื้นผิวสัมผัส เนื่องจากการหาจุดหล่อลื่นที่เหมาะสมนั้นไม่ใช่เรื่องง่าย ด้วย Linear Rail สามารถจ่ายจาระบีผ่านหัวอัดจารบีบน Sliding Block ได้อย่างง่ายดาย นอกจากนี้ยังสามารถใช้ระบบหล่อลื่นน้ำมันแบบรวมศูนย์ได้โดยการส่งน้ำมันหล่อลื่นไปที่ข้อต่อท่อ



2. Easy installation

Installing a linear guideway is fairly easy. Grinding or milling the machine surface, following the recommended installation procedure, and tightening the bolts to their specified torque can achieve highly accurate linear motion.

2. ติดตั้งง่าย

การติดตั้ง Linear Rail นั้นค่อนข้างง่าย การเจียรหรือกัดพื้นผิวเครื่องตามขั้นตอนการติดตั้งที่แนะนำ และการขันสลักเกลียวให้แน่นตามแรงบิดที่กำหนด จะทำให้ได้การเคลื่อนที่เชิงเส้นที่แม่นยำสูง

1. Place the slider parallel to the guide rail
2. Gently push the slider into the guide rail
3. The slider slides into the guide rail
4. The installation is over, without dropping the steel ball



When installing, do not take out the plastic false rails in the slider in advance, otherwise the steel balls in the slider will easily fall out during assembly and it will not be able to be installed and used normally! When disassembling, the false rail cooperates with the disassembly to prevent the beads from falling off.

ขณะติดตั้งอย่านำรางพลาสติกปลอมในแถบเลื่อนออกล่วงหน้า มิฉะนั้นลูกเหล็กในแถบเลื่อนจะหลุดออกได้ง่ายในระหว่างการประกอบ และจะไม่สามารถติดตั้งและใช้งานได้ตามปกติ! เมื่อถอดชิ้นส่วนรางปลอมจะทำงานร่วมกับการถอดชิ้นส่วนเพื่อป้องกันไม่ให้ลูกปัดหลุดออก



3. High speed motions is possible with a low driving force

Because linear guideways have little friction resistance, only a small driving force is needed to move a load. This results in greater power savings, especially in the moving parts of a system. This is especially true for the reciprocating parts.

3. การเคลื่อนที่ด้วยความเร็วสูงทำได้โดยใช้แรงขับเคลื่อนต่ำ

เนื่องจากเส้นบอกแนวมีความต้านทานแรงเสียดทานเพียงเล็กน้อย จึงต้องใช้แรงขับเคลื่อนเพียงเล็กน้อยในการเคลื่อนย้ายน้ำหนักบรรทุก ส่งผลให้ประหยัดพลังงานมากขึ้นโดยเฉพาะในส่วนที่เคลื่อนไหวของระบบ โดยเฉพาะอย่างยิ่งสำหรับชิ้นส่วนลูกสูบ



4. Long life with high motion accuracy

With a traditional slide, errors in accuracy are caused by the counter flow of the oil film. Insufficient lubrication causes wear between the contact surfaces, which become increasingly inaccurate. In contrast, rolling contact has little wear; therefore, machines can achieve a long life with highly accurate motion.

4. อายุการใช้งานยาวนาน พร้อมความแม่นยำในการเคลื่อนไหวสูง

ด้วยสไลด์แบบดั้งเดิมข้อผิดพลาดในความแม่นยำเกิดจากการไหลย้อนกลับของฟิล์มน้ำมัน การหล่อลื่นที่ไม่เพียงพอทำให้เกิดการสึกหรอระหว่างพื้นผิวสัมผัส ซึ่งจะไม่ถูกต้องมากขึ้นเรื่อย ๆ ในทางตรงกันข้ามหน้าสัมผัสแบบกลิ้งมีการสึกหรอน้อย ดังนั้นเครื่องจักรจึงมีอายุการใช้งานยาวนานโดยมีการเคลื่อนไหวที่แม่นยำสูง

5. High positional accuracy

When a load is driven by a linear motion guideway, the frictional contact between the load and the bed desk is rolling contact. The coefficient of friction is only 1/50 of traditional contact, and the difference between the dynamic and the static coefficient of friction is small. Therefore, there would be no slippage while the load is moving.

5. ความแม่นยำของตำแหน่งสูง

เมื่อโหลดถูกขับเคลื่อนด้วยแนวทางการเคลื่อนที่เชิงเส้น หน้าสัมผัสเสียดสีระหว่างน้ำหนักบรรทุกและโต๊ะทำงานจะกลิ้งไปมา ค่าสัมประสิทธิ์แรงเสียดทานเป็นเพียง 1/50 ของการสัมผัสแบบเดิม และความแตกต่างระหว่างค่าสัมประสิทธิ์แรงเสียดทานไดนามิกและสถิตมีค่าเล็กน้อย ดังนั้นจะไม่มีการลื่นไถลในขณะที่โหลดกำลังเคลื่อนที่



6. Equal loading capacity in all directions

With this special design, these linear guideways can take loads in either the vertical or horizontal directions. Conventional linear slides can only take small loads in the direction parallel to the contact surface. They are also more likely to become inaccurate when they are subjected to the loads.

6. ความสามารถในการบรรทุกเท่ากันในทุกทิศทาง

ด้วยการออกแบบเส้นบอกแนวเส้นเหล่านี้ ทำให้สามารถรับน้ำหนักได้ทั้งในแนวตั้งหรือแนวนอน Linear Rail  ทั่วไปสามารถรับน้ำหนักได้เพียงเล็กน้อยในทิศทางที่ขนานกับพื้นผิวสัมผัสเท่านั้น นอกจากนี้ยังมีแนวโน้มที่จะไม่ถูกต้องมากขึ้นเมื่อต้องรับภาระ
