คำอธิบาย

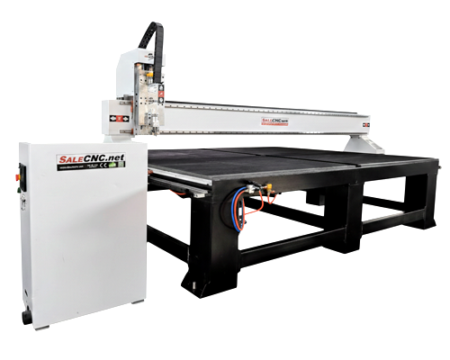

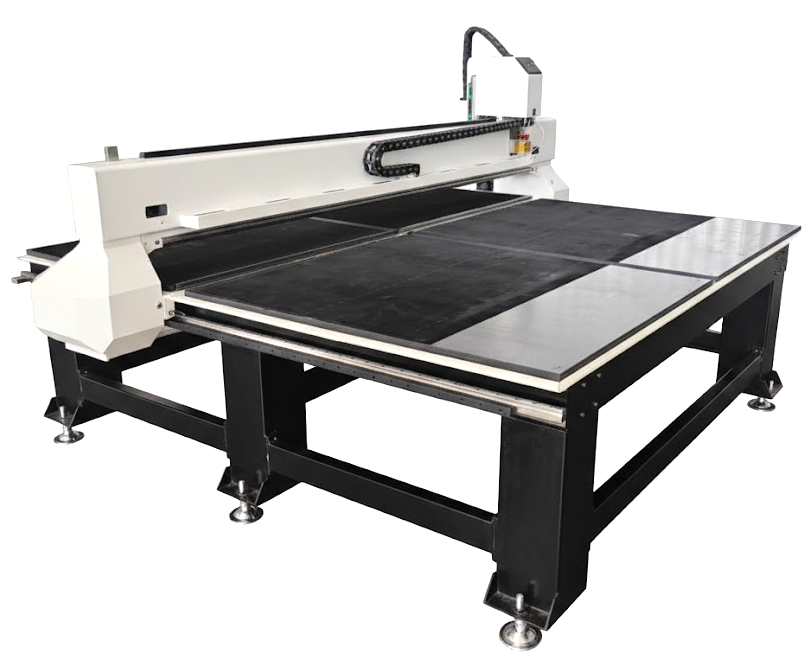

เครื่องตัดกระจก

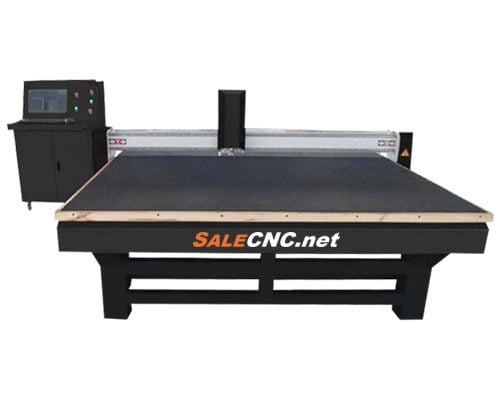

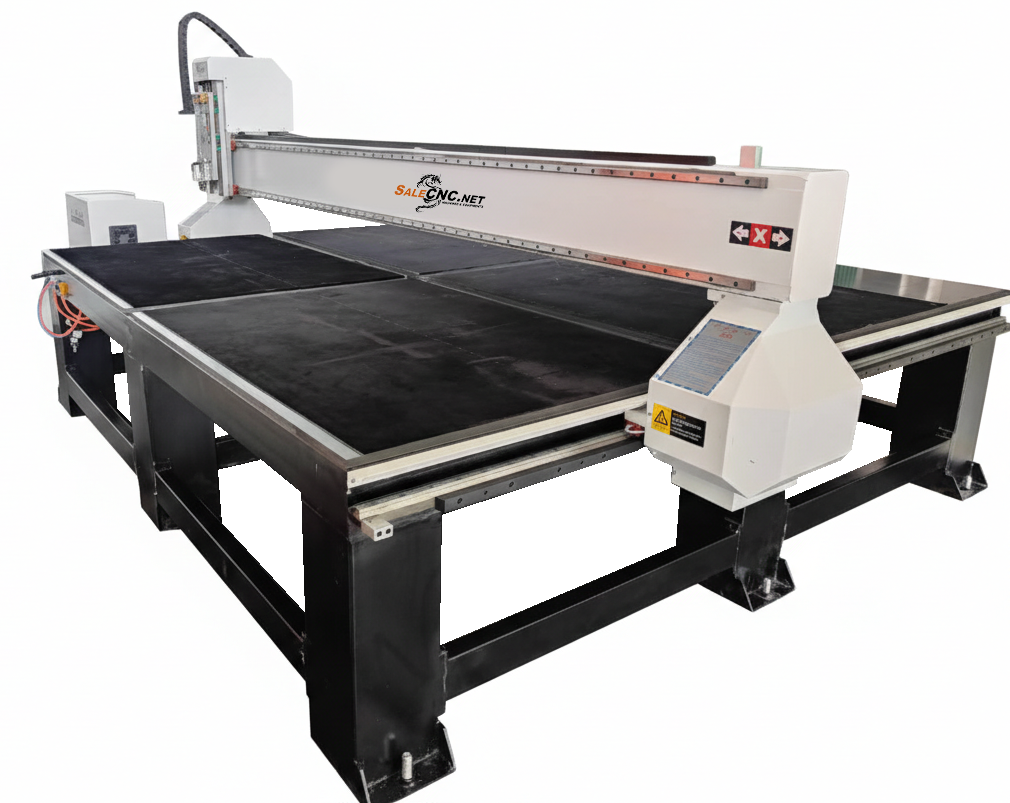

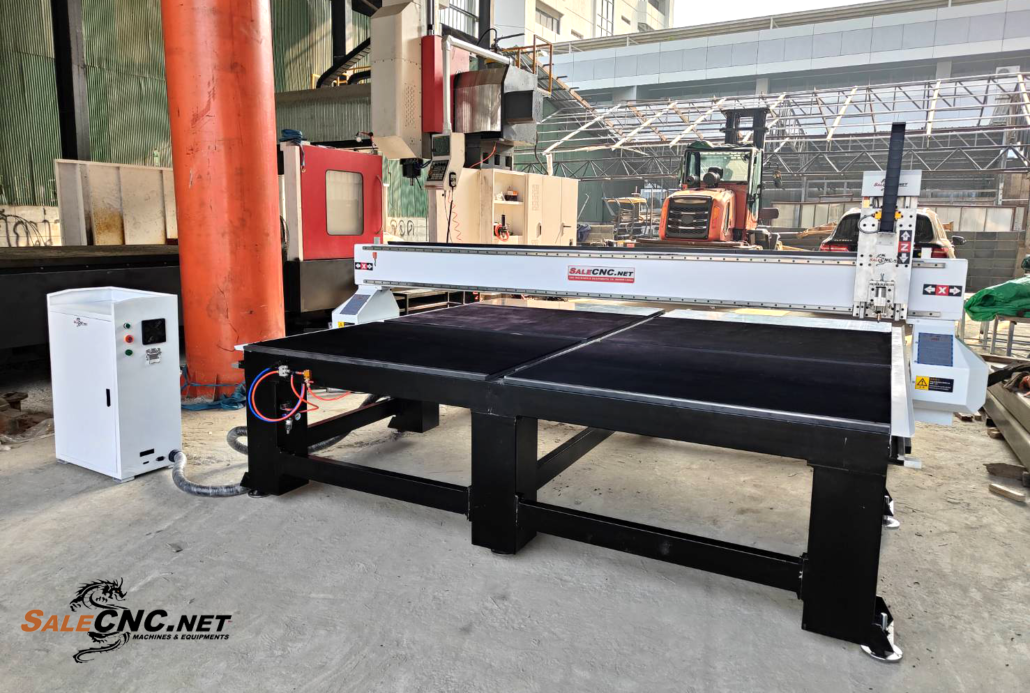

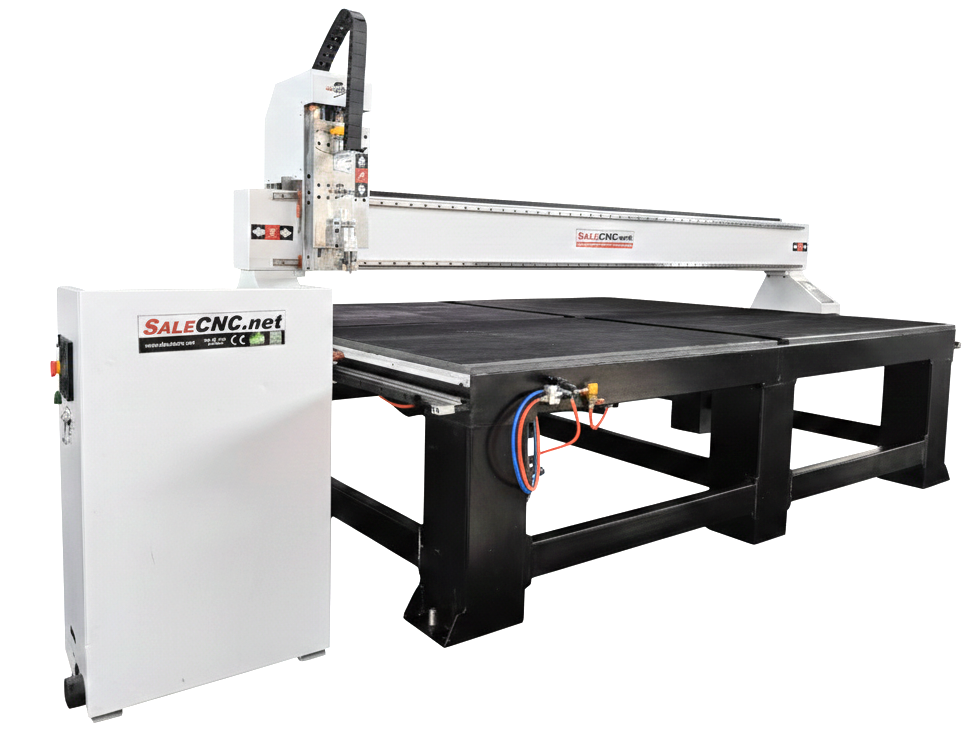

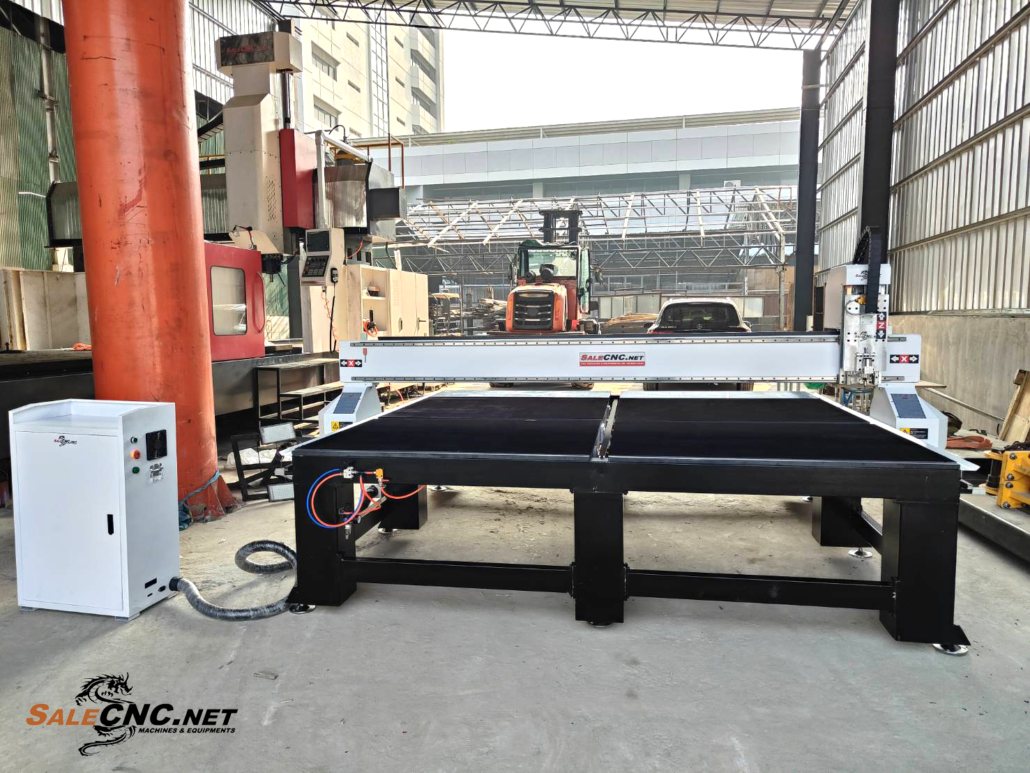

Glass Cutting Machine 2620

Video: CNC Glass Cutting Machine  Servo system

ฟังก์ชั่น:
– ระบบส่งกำลัง : แกน x, y และ z ใช้เซอร์โวมอเตอร์ Yaskawa หรือเซอร์โวมอเตอร์ Huichuan

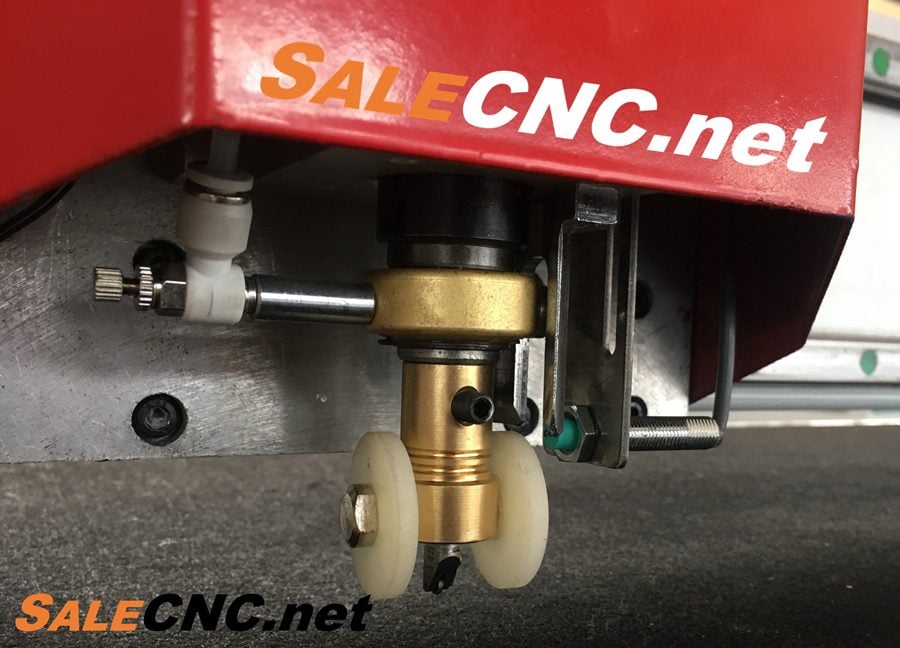

– ที่จับใบมีด: ใช้แรงดันอากาศและสปริงหัวมีดจะหมุนได้ 360 องศาตัดขึ้นและลง (สามารถตัดกระจกได้ทุกรูปร่าง)
– ระบบน้ำมัน : น้ำมันอัตโนมัติ
– อุปกรณ์ลำเลียง : อุปกรณ์ลอยอากาศ (อำนวยความสะดวกในการเคลื่อนย้ายแก้ว)
– การวางตำแหน่ง : ระบบกำหนดตำแหน่งด้วยลม

องค์ประกอบหลักของอุปกรณ์

ชิ้นส่วนเครื่องจักรกล
– Speed: 18m/min
– table : กันน้ำ / กันไฟ (planeness ≤± 0.50mm )
– รางแร็ค / ไกด์ : ไต้หวัน
– ล้อใบมีด / ที่ยึด :  ไต้หวัน

ส่วนไฟฟ้า
– การใช้ PC เพื่อควบคุมโดยตรง Microsoft Windows Interface
– แรงดันไฟฟ้า: 380V / 50Hz อุปกรณ์ได้รับการติดตั้งอุปกรณ์ป้องกันแรงดันไฟฟ้า
– มอเตอร์:  Servo motor (สามารถเลือกมอเตอร์เซอร์โวแบบธรรมดาได้)
– รองรับซอฟต์แวร์ American Galil Cutting
– ด้วยแกลเลอรี่ตัดร้อยชนิด (วาดและใช้งานง่าย)
– ซอฟต์แวร์วาดภาพ Auto Cad เข้ากันได้
– มีฟังก์ชั่นการแก้ไขอัตโนมัติ มั่นใจในความแม่นยำในการตัด
– ฟังก์ชั่นการเลือกเส้นทางการตัด มั่นใจในความเร็วการตัดที่ดีที่สุด
– ฟังก์ชั่นการแก้ไขต้นกำเนิดต้นกำเนิดของอุปกรณ์รอง
– อินพุตที่ใช้งานได้ : แป้นพิมพ์และเมาส์
– เหมาะสำหรับการตัดกระจก
การประยุกต์ใช้
– กระจกตัดสำหรับอาคาร, เฟอร์นิเจอร์, เครื่องใช้ในครัวเรือน, ตกแต่ง, ประกอบกระจก, ห้องน้ำตู้ครัว, ฯลฯ

Video: CNC Glass Cutting Machine  Servo system

ฟังก์ชั่น:

■ The table top has the function of air floating
■ X and Y axks transmission and positioning adopt Tahwan inear guide rail and roling screw and rack, the software cutting repeat positioning precsion 0.05mm, the knife box using the company developed double guide column spring knife box, pressure adjustment is convenient, cutting quaity is good.
■ According to the user needs for linear or special-shaped graphics cutting processing, cutting graphics can be imported into AUTOCAD graphics.

■ บนโต๊ะมีหน้าที่ลอยอากาศ
■ การส่งและการวางตำแหน่งแกน X และ Y ใช้รางนำทางลิเนียร์ของไต้หวัน  สกรูและชั้น  วางการตัดซอฟต์แวร์การวางตำแหน่งซ้ำ 0.05 มม. กล่องมีดที่ใช้ บริษัท พัฒนากล่องมีดสปริงคอลัมน์คู่คู่มือการปรับความดันทำได้สะดวกคุณภาพการตัดดี
■ ตามความต้องการของผู้ใช้สำหรับการประมวลผลการตัดกราฟิกเชิงเส้นหรือรูปทรงพิเศษการตัดกราฟิกสามารถนำเข้าสู่กราฟิก AUTOCAD ได้

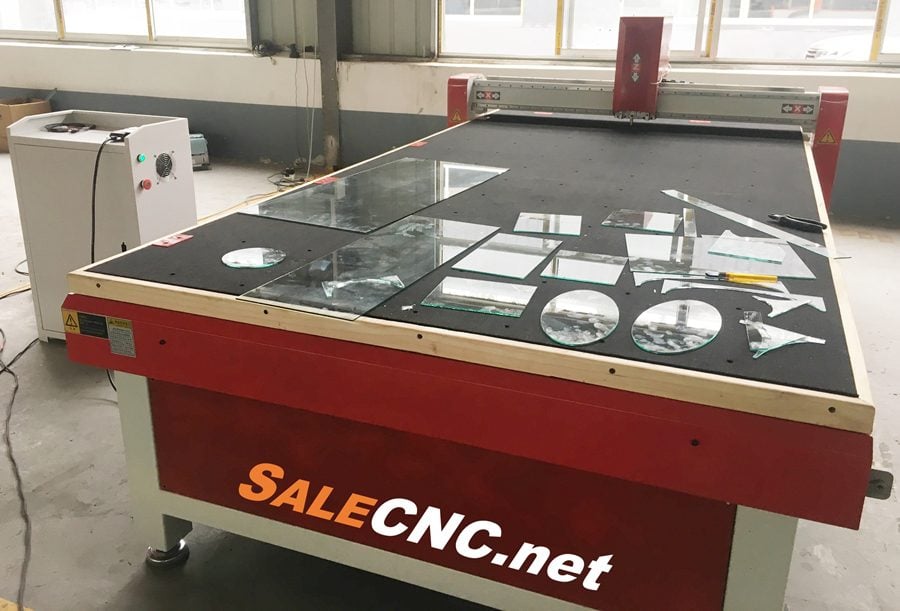

Glass Cutting Machine เครื่องตัดกระจก หนา1.5-12mm หัวเบา วิ่งเร็ว (Step motor – Servo) | SALECNC.net

Specification :

สเปคของเครื่อง :

• ความแม่นยำเส้นตรง≤0.0.15การตัดรูปทรงพิเศษ 0.15 มม
• ตัดได้หนา 1.5-12 มม
• โต๊ะทำงาน VC (ความเรียบพื้นผิว 0.05 มม.)
• แรงดันไฟฟ้า AC220 / 380 V
• ขนาดการตัดสามารถปรับขนาดได้ตามที่ลูกค้าต้องการ (1300x2500mm)

การประยุกต์ใช้งาน (Application) :

• building glass  กระจกอาคาร
• automobile glass  กระจกรถยนต์
• furniture glass  กระจกเฟอร์นิเจอร์
• process glass  แก้วแปรรูป
• coated glass  เคลือบแก้ว
• decoration glass  กระจกตกแต่ง
• cabinet glass bathroom glass  ตู้กระจกห้องน้ำกระจก
• solar glass  กระจกแสงอาทิตย์
• and other glass cutting operations  และงานตัดกระจกอื่นๆ
