คำอธิบาย
Controller PLC YKHMI
Model : รุ่นของคอลโทรลเลอร์ PLC YKHMI
Digital :
- MM-30MT-4MT-350-FX-A

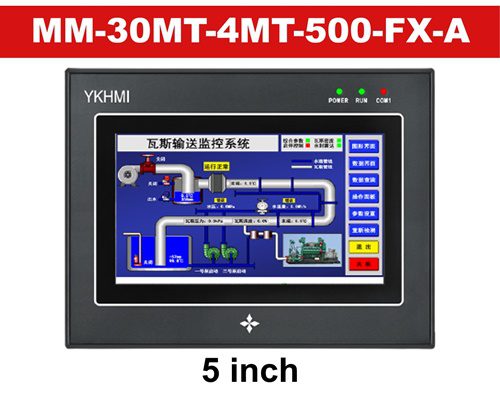

- MM-30MT-4MT-430-FX-A
- MM-30MT-4MT-500-FX-A
- MM-30MT-4MT-700-FX-A
- MM-30MT-4MT-1000-FX-A
Digital + Analog :
- MM-30MT-4MT-430-FX-B
- MM-30MT-4MT-500-FX-B
- MM-30MT-4MT-700-FX-B
- MM-30MT-4MT-1000-FX-B
Name Model : ความหมายของชื่อรุ่น
ตัวอย่างเช่น MM-30MT-4MT-700-FX-B
| No. | Example | Detail | |
|---|---|---|---|
| 1 | MM | ขนาดหน้าจอสัมผัส PLC | MM : มิลลิเมตร CM : เซนติเมตร |
| 2 | 30MT | ดิจิตอลอินพุต และเอาท์พุทรีเลย์ | 20:12 ใน 8 OUT 24:15 12; 30:16 ใน 14 OUT 40:24 ใน 16 OUT |
| 3 | 4MT | ทรานซิสเตอร์เอาท์พุท | |
| 4 | 700 | ขนาดหน้าจอสัมผัส | 430: 4.3นิ้ว (480×272) 450: 4.5นิ้ว (480×272) 500: 5.0นิ้ว (480×272) 700: 7.0นิ้ว (800×480) 1000: 10.1นิ้ว (1024×600) |
| 5 | FX | PLC การเขียนโปรแกรมซอฟต์แวร์ | FX: ใช้งานร่วมกับMitsubishi FX1s, FX 1N (GXผู้พัฒนา) ES: ใช้งานร่วมกับDelta PLC (WPLSOFT ES2) |
| 6 | B | รูปแบบ | A: รุ่นมาตรฐาน,ไม่มีAnalogพอร์ต B: Analog inputและoutputและNTC 10K Bมูลค่า3435. C: Analog inputและoutput,คัปเปิ้ลK-Type D: Analog inputและoutputและNTC 10K Bมูลค่า3435, RS485 E: Analog inputและoutput,คัปเปิ้ลK-type , RS485 F: Analog inputและoutputและPT100รุ่นรวมถึงPT100 (ALPHA value = 0.00385) |
Specification : สเปคของคอลโทรลเลอร์ PLC YKHMI
| Model | PLC YKHMI 4.3 inch | PLC YKHMI 5 inch | PLC YKHMI 7 inch | PLC YKHMI 10 inch |
|---|---|---|---|---|
| Dimensions | 138x86x44.5 mm | 180x104x52.7 mm | 204x150x50.9 mm | 280x193x51 mm |
| Hole size | 131×80 mm | 154×94 mm | 192×138 mm | 262×181 mm |
| Screen size | 4.2 TFT | 5.0 TFT | 7.0 TFT | 10.0 TFT |
| Display size | 111×63 mm | 111×63 mm | 155×86 mm | 222×125 mm |
| Input | NPN type input 12 channels | NPN type input 12 channels | NPN type input 24 channels | NPN type input 36 channels |
| Output | 6 transistors, Relay 8 way | 12 transistors, Relay 8 way | 4 transistors, Relay 16 way | 12 transistors, Relay 16 way |
| Analog input | 4 channels | 2 channels | 4 channels | 0 |
| Analog output | 2 channels | 2 channels | 2 channels | 0 |
| Temperature | 2 way B value 34354-10K NTC thermistor | 2 way B value 34354-10K NTC thermistor | 2 way B value 34354-10K NTC thermistor | 0 |
| Power supply | 24V / 3A | |||
Detail : ส่วนประกอบของคอลโทรลเลอร์ PLC YKHMI
Model A
Model B
ทดลองใช้ Controller PLC YKHMI เปิด-ปิดไฟ MM-30MT-4MT-700-FX-B ขนาด 7 inch
Download HMI ใช้กับคอลโทรลเลอร์ Controller YKHMI รุ่น MM-30MT-4MT-700-FX-B ขนาด 7 inch
วิธีการเชื่อมต่อ PLC กับโปรแกรม Gx Work2 – PLC YKHMI MM-30MT-4MT-700-FX-B
Machine dimension : ขนาดของเครื่อง
size : 3.5 Inch
size : 4.3 Inch
size : 5 Inch
size : 7 Inch
size : 10 Inch
Diagram : ไดอะแกรมของคอลโทรลเลอร์ PLC YKHMI
Model A
Model B
