คำอธิบาย

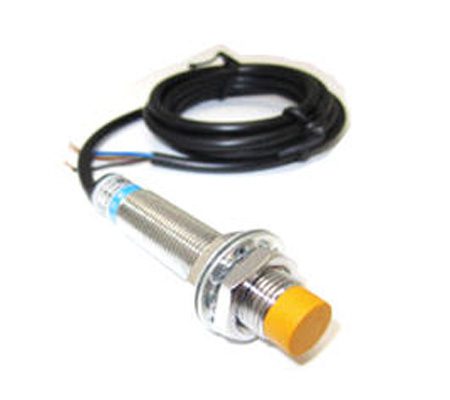

Selling Proximity Switch: NPN
Diameter: 12mm
Detection distance: 3mm
Detect objects: metal/ iron
Operating Voltage: DC 4-24VDC
Output Mode: NPN 3 lines
Current Output: 300 mA
เซนเซอร์ตรวจจับวัตถุแบบไม่สัมผัส (Proximity Switch) รุ่นนี้เป็นชนิด NPN 3 สาย ใช้สำหรับตรวจจับโลหะหรือเหล็กในระยะใกล้ เหมาะสำหรับใช้งานในระบบอัตโนมัติ เครื่องจักรอุตสาหกรรม หรืออุปกรณ์ควบคุมต่าง ๆ เช่น แขนกล เครื่องแพ็คสินค้า และระบบตรวจวัตถุในสายการผลิต
คุณสมบัติทางเทคนิค (Technical Specifications)
- ชื่อสินค้า: Optical Proximity Switch / Limit Switch
- ชนิดการทำงาน: NPN Output (3 สาย)
- ขนาดเส้นผ่านศูนย์กลาง: 12 มิลลิเมตร (M12)
- ระยะตรวจจับ (Sensing Distance): 3 มิลลิเมตร
- วัตถุที่ตรวจจับได้: โลหะ / เหล็ก (Metal / Iron)
- แรงดันไฟฟ้าที่ใช้งาน: DC 6–36VDC (บางรุ่นระบุ 4–24VDC)
- กระแสไฟออกสูงสุด: 300 mA
- การต่อสายไฟ:
Brown (สีน้ำตาล): ต่อกับไฟบวก (+VDC)
Blue (สีน้ำเงิน): ต่อกับกราวด์ (-VDC)
Black (สีดำ): สายสัญญาณ Output (สัญญาณ NPN)
- ประเภทสัญญาณเอาต์พุต: NPN Normally Open (NO)
- ลักษณะการตรวจจับ: ตรวจจับเมื่อวัตถุโลหะเข้าใกล้บริเวณหัวเซนเซอร์
- โหลดที่รองรับ: สูงสุด 300mA
- วัสดุตัวเรือน: โลหะชุบนิกเกิล แข็งแรง ทนต่อการสั่นสะเทือน
- หัวตรวจจับ: พลาสติก ABS สีส้ม (กันความชื้นและฝุ่นได้ดี)
การทำงาน (Working Principle)
เมื่อมีวัตถุโลหะหรือเหล็กเข้าใกล้บริเวณหัวเซนเซอร์ภายในระยะ 3 มิลลิเมตร
→ เซนเซอร์จะตรวจจับการเปลี่ยนแปลงของสนามแม่เหล็กไฟฟ้า
→ ส่งสัญญาณไฟออกทางสาย สีดำ (NPN Output)
→ สามารถนำไปต่อกับวงจรควบคุม PLC, Relay หรือ Controller ได้ทันที
การใช้งาน (Applications)
- ระบบตรวจจับวัตถุในสายการผลิต
- เครื่องจักรอัตโนมัติ (Automation Machines)
- ระบบนับชิ้นงาน
- ตรวจจับตำแหน่งของชิ้นส่วนโลหะ
- ใช้แทนสวิตช์กลไก (Limit Switch)
