โต๊ะสูญญากาศ 200x200mm
(Vacuum Table / Vacuum Clamping Table)
โต๊ะสุญญากาศ (Vacuum Table / Vacuum Clamping Table)
การทำงานหลัก
-
ใช้ แรงดูดสุญญากาศ จากปั๊มสุญญากาศ เพื่อยึดชิ้นงานให้อยู่กับที่บนโต๊ะ
-
ช่วยให้สามารถ จับยึดชิ้นงานได้แน่น โดยไม่ต้องใช้แคลมป์หรือที่จับแบบกลไก
-
เหมาะสำหรับงาน CNC, งานกัด, งานแกะสลัก, งานเจาะ หรือการตัดวัสดุแผ่นบาง ๆ เช่น อะคริลิก ไม้ พลาสติก อะลูมิเนียมคอมโพสิต และแผ่นโลหะบาง

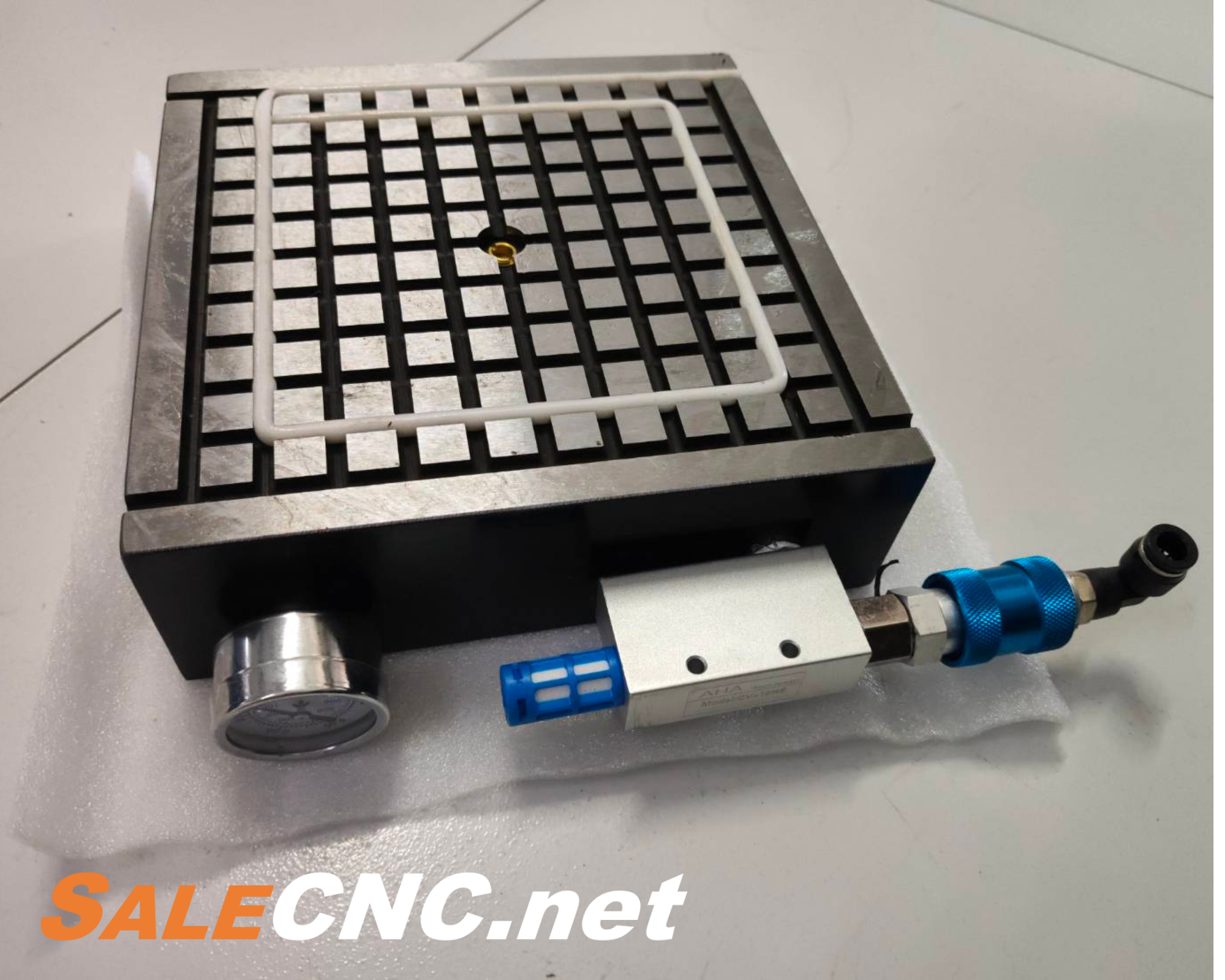

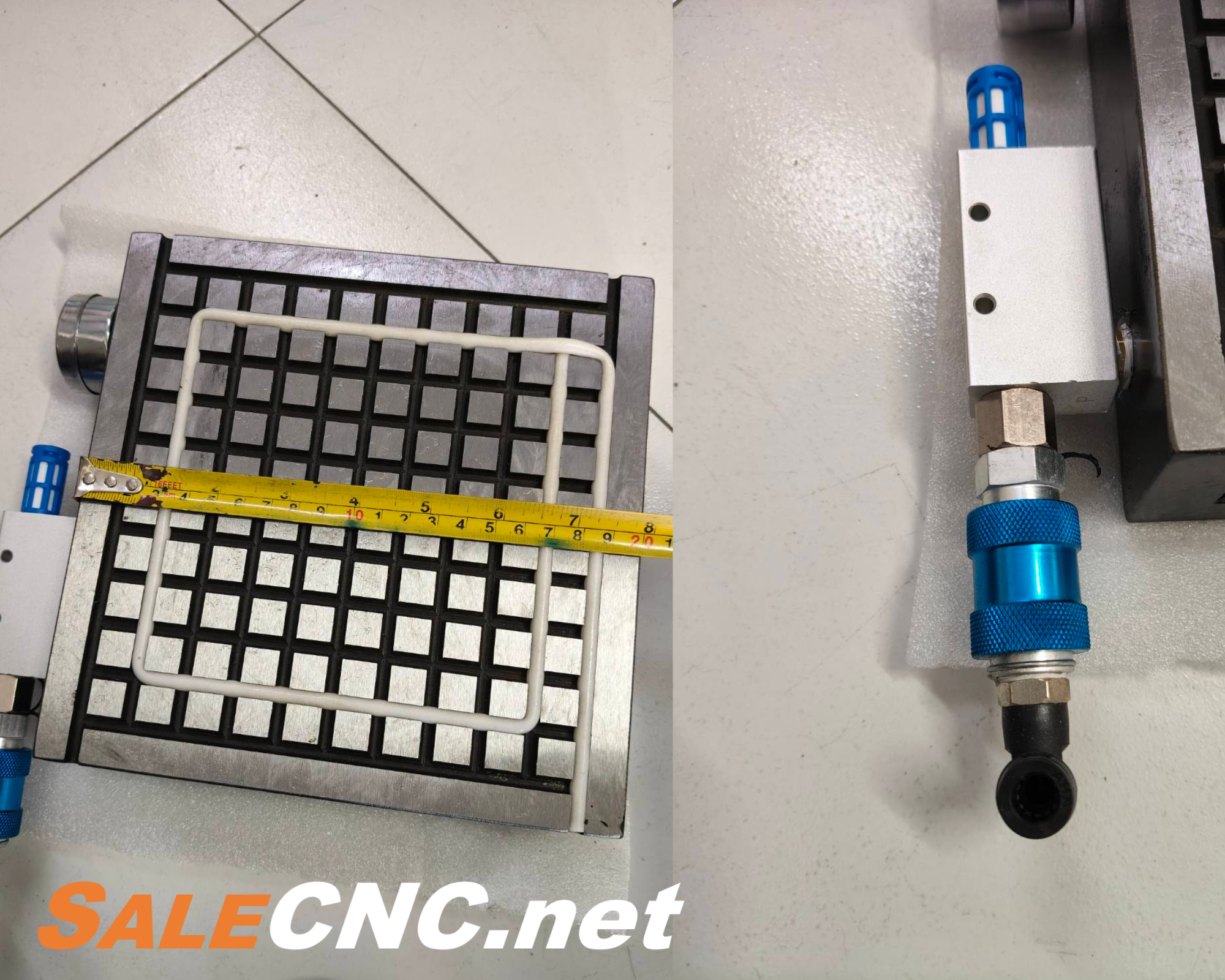

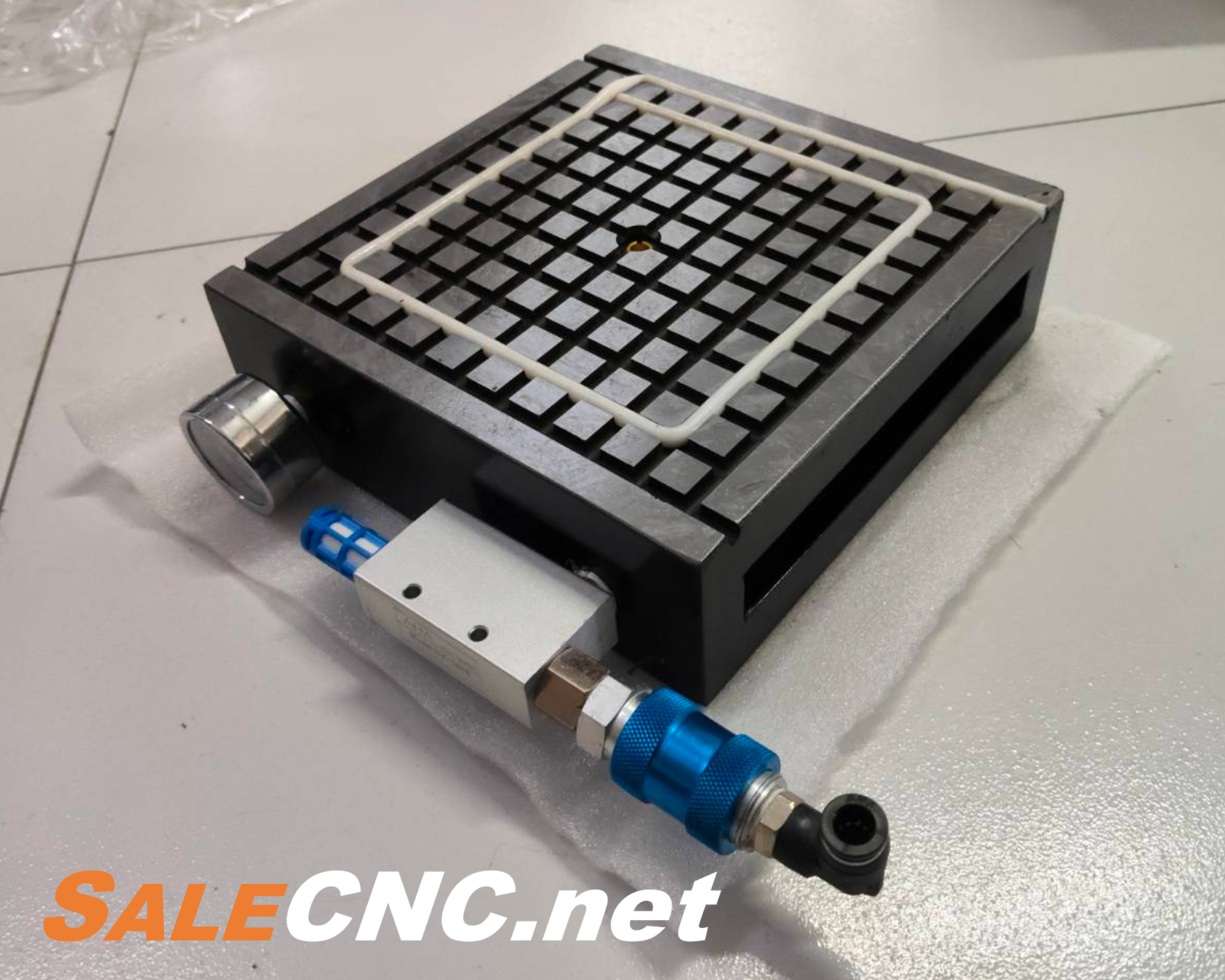

องค์ประกอบในภาพ
-
พื้นโต๊ะ – เป็นช่องตาราง เพื่อให้สามารถวางปะเก็นยาง (rubber gasket) กำหนดพื้นที่การดูดอากาศได้ตามขนาดชิ้นงาน
-
มาตรวัดแรงดัน (Vacuum Gauge) – แสดงค่าความดันสุญญากาศที่ใช้ในการจับยึดชิ้นงาน
-
ข้อต่อท่อลม/ท่อสุญญากาศ – สำหรับต่อกับปั๊มสุญญากาศ
-
แผ่นบังสีฟ้า – ใช้ป้องกันเกจ์และข้อต่อจากการกระแทก
จุดเด่นของการใช้งาน
-
จับงานได้เร็ว ประหยัดเวลาในการเซ็ตอัพ
-
ชิ้นงานไม่เสียรูป เพราะไม่ต้องใช้แคลมป์กด
-
เหมาะกับงานผลิตจำนวนมากหรืองานที่ต้องการความแม่นยำสูง
รายละเอียดสินค้า

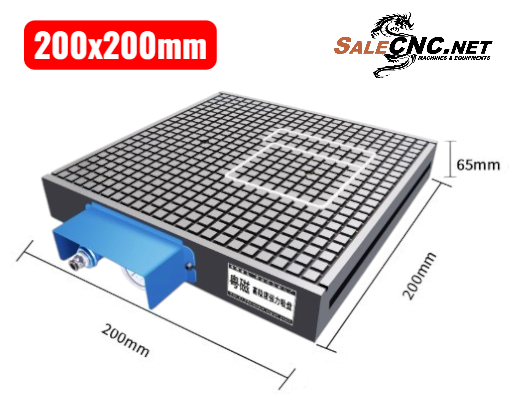

- ขนาดพื้นที่จับยึด: 200 x 200 มม.
- ความสูงโต๊ะ: 65 มม.
- วัสดุ: อลูมิเนียมอัลลอยด์คุณภาพสูง
- ระบบยึดจับ: สูญญากาศ (Vacuum Clamping)
- ช่องต่อปั๊มสุญญากาศ: 1 ช่อง
- เหมาะสำหรับงาน CNC, เลเซอร์, งานแกะสลัก และงานตัดแผ่นวัสดุ
จุดเด่น
✅ จับยึดชิ้นงานได้รวดเร็ว ไม่ต้องใช้แคลมป์
✅ พื้นผิวชิ้นงานไม่มีรอยจากการจับยึด
✅ เหมาะกับวัสดุบางและแผ่นเรียบ
✅ สามารถกัด ตัด หรือแกะสลักได้เต็มพื้นที่มากขึ้น
✅ ลดเวลาในการตั้งงาน (Setup Time)
วัสดุที่รองรับ
- อะคริลิก (Acrylic)
- PVC
- ABS
- ไม้ MDF
- ไม้อัด
- แผ่นอลูมิเนียมบาง
- แผ่นคาร์บอนไฟเบอร์
- โฟม EVA
- PU Foam
- EPP Foam
หลักการทำงาน
ปั๊มสุญญากาศจะดูดอากาศออกจากใต้ชิ้นงาน ทำให้เกิดความต่างของความดันอากาศ แรงดันบรรยากาศภายนอกจะกดชิ้นงานให้แนบติดกับโต๊ะอย่างแน่นหนา
การใช้งานที่เหมาะสม
- งาน CNC Router
- งานตัดโฟม CNC
- งานกัดอะคริลิก
- งานตัดแผ่นอลูมิเนียมบาง
- งานผลิตป้าย
- งานอุตสาหกรรมอิเล็กทรอนิกส์
- งาน Jig & Fixture
ข้อแนะนำ
- ควรใช้ร่วมกับปั๊มสุญญากาศขนาด 60–120 L/min ขึ้นไป
- ชิ้นงานควรมีพื้นผิวเรียบเพื่อให้แรงดูดยึดเกาะได้ดี
- หากชิ้นงานมีรูทะลุหรือมีพื้นที่สัมผัสน้อย ควรใช้ยางซีลช่วยเพิ่มประสิทธิภาพการดูด
