รายละเอียดเพิ่มเติม

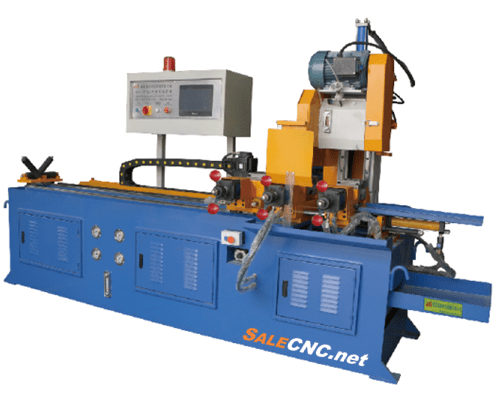

เครื่องตัดท่อเหล็ก-อะลูมิเนียม อัตโนมัติ

Auto Tube Cutting Machine XSK-425CNC

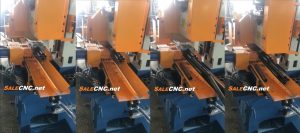

Automatic pipe cutting machine XSK-425CNC-1A-1500 with tail cutting (tangent)

XSK-425 CNC automatic pipe cutting machine is a kind of automatic feed metal cutting machine tool, which can saw various metal materials such as ordinary steel, stainless steel, carbon steel, and aluminum with different cross-sectional shapes.



เครื่องตัดท่ออัตโนมัติ CNC XSK-425 เป็นเครื่องมือเครื่องตัดโลหะและป้อนท่อเหล็กอัตโนมัติ ซึ่งสามารถใช้กับวัสดุโลหะต่างๆ เช่น เหล็กธรรมดา สแตนเลส เหล็กกล้าคาร์บอน และอลูมิเนียมที่มีรูปร่างหน้าตัดต่างกัน





✅ This model has low noise and good cutting quality
✅ There is no burr on the cut surface of the saw, eliminating the need for two processing procedures and greatly improving productivity.
✅ The main box adopts four-stage full gear variable speed drive, with strong output torque.
✅ The feed is driven by servo motor with high reciprocating accuracy. The required length can be obtained by inputting Arabic numerals.
✅ The equipment has its own automatic lubrication system to effectively extend the service life.
✅ The system has its own fault alarm, fault prompt, and fault point self-check function, which effectively saves check, inspection, repair and time.
✅ The system has its own length and dimension automatic calculation function, which makes the input value more intuitive.
✅ The equipment has its own tail material pulling function, which effectively saves the problem of excessive waste of surplus materials.
✅ The equipment has three sets of adjustable clamping pressure, which effectively solves the problem of clamping force.

✅ รุ่นนี้มีเสียงรบกวนต่ำและคุณภาพการตัดที่ดี
✅ ไม่มีเสี้ยนบนพื้นผิวตัดของเลื่อย ทำให้ไม่มีขั้นตอนซ้ำซ้อน และปรับปรุงประสิทธิภาพการผลิตอย่างมาก
✅ กล่องหลักใช้ไดรฟ์ความเร็วตัวแปรสี่ขั้นตอนเต็มพร้อมแรงบิดเอาต์พุตที่แข็งแกร่ง
✅ ฟีดถูกขับเคลื่อนด้วยเซอร์โวมอเตอร์ที่มีความแม่นยำในการยื่นชิ้นงานเข้า-ออกสูง สามารถหาความยาวที่ต้องการได้โดยการป้อนตัวเลขอารบิก
✅ อุปกรณ์มีระบบหล่อลื่นอัตโนมัติของตัวเอง เพื่อยืดอายุการใช้งานและใช้งานได้อย่างมีประสิทธิภาพ
✅ ระบบมีการแจ้งเตือนข้อผิดพลาด และฟังก์ชันตรวจสอบจุดบกพร่องด้วยตนเอง ซึ่งช่วยประหยัดเวลาในการตรวจสอบ การซ่อมแซม และเวลาได้อย่างมีประสิทธิภาพ
✅ ระบบมีฟังก์ชันการคำนวณความยาวและขนาดอัตโนมัติของตัวเอง ซึ่งทำให้ค่าอินพุตง่ายขึ้น
✅ อุปกรณ์มีฟังก์ชั่นดึงวัสดุส่วนท้ายของตัวเอง ซึ่งช่วยประหยัดปัญหาวัสดุเหลือใช้ที่มากเกินไปได้อย่างมีประสิทธิภาพ
✅ อุปกรณ์มีแรงจับยึดที่ปรับได้สามชุด ซึ่งแก้ปัญหาแรงจับยึดได้อย่างมีประสิทธิภาพ

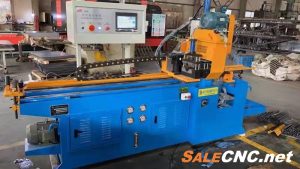

Auto Tube Cutting Machine XSK 425CNC เครื่องตัดท่อเหล็ก อะลูมิเนียม อัตโนมัติ

เครื่องตัดท่อเหล็ก-อะลูมิเนียม อัตโนมัติ ไม่มีเสี้ยนบนพื้นผิวตัดของเลื่อย Feed auto



Model explanation : รายละเอียดของชื่อรุ่น XSK-425CNC-1A-1500

Model : XSK-425CNC-1A-1500 Automatic tailing (tangent)
1A = 1 axis automatic (feeding servo motor)
1500 = The feeding length is 1.5 meters, the opposite direction can be customized
(Tangent) = Strengthening, sawing is hydraulic

รุ่น : XSK-425CNC-1A-1500 หางอัตโนมัติ (แทนเจนต์)

1A = 1 แกนอัตโนมัติ (ป้อนชิ้นงานแบบ เซอร์โวมอเตอร์)
1500 = ความยาวป้อน 1.5 เมตร ทิศทางตรงข้ามสามารถปรับแต่งได้
(แทนเจนต์) = เสริมกำลัง เลื่อยเป็นไฮดรอลิก





Main features  : คุณสมบัติของเครื่อง Auto Tube Cutting Machine XSK-425CNC

✅ 425 type gearbox has large cutting torque, low noise, full precision gear transmission, no traditional vulnerable turbine, and low failure rate.
✅ The feeding is 1000W Mitsubishi servo motor, the theoretical feeding accuracy is ±0.1
✅ The feeding is driven by a high-precision ball screw, which effectively increases the weight of the feeding.
✅ All guiding parts of the equipment adopt self-lubricating graphite embedded, without oiling.
✅ The equipment has the function of pulling tails, which effectively saves the end materials.

✅ กระปุกเกียร์แบบ 425 มีแรงบิดในการตัดสูง เสียงรบกวนต่ำ การส่งเกียร์ที่แม่นยำเต็มที่ ไม่มีกังหันที่เปราะบางแบบเดิมและอัตราความล้มเหลวต่ำ
✅ การป้อนชิ้นงานใช้เซอร์โวมอเตอร์ Mitsubishi 1000W ความแม่นยำในการป้อนตามทฤษฎีคือ ±0.1
✅ การป้อนขับเคลื่อนด้วยบอลสกรูที่มีความแม่นยำสูง ซึ่งช่วยเพิ่มน้ำหนักของการป้อนได้อย่างมีประสิทธิภาพ
✅ ส่วนนำทางทั้งหมดของอุปกรณ์ใช้กราไฟท์ที่หล่อลื่นตัวเอง
✅ อุปกรณ์มีฟังก์ชั่นดึงหางซึ่งช่วยประหยัดวัสดุปลายท่อได้อย่างมีประสิทธิภาพ



Main technical parameters : พารามิเตอร์ทางเทคนิคหลักของเครื่อง Auto Tube Cutting Machine XSK-425CNC

English

Machine Model	Auto Tube Cutting Machine XSK-425CNC
Main motor power	3/4kw
Voltage	220/380v
Cooling pump motor power	90W 380v
The maximum opening of the clamp	120mm
Use saw blade	Outer diameter Φ300 ~ Φ450 mm, inner hole φ32 mm
Pin hole size	2×Φ11×63mm
Machine dimensions	3800mm×850mm×1850mm (subject to actual model)
Machine weight	1480kg (subject to the actual model)



ภาษาไทย

รุ่น	เครื่องตัดท่อเหล็ก-อะลูมิเนียม อัตโนมัติ XSK-425CNC-1A-1500
กำลังมอเตอร์หลัก	3/4 กิโลวัตต์
แรงดันไฟฟ้า	380/220 โวลต์
กำลังมอเตอร์ปั๊มทำความเย็น	90 วัตต์ 380 โวลต์
การเปิดแคลมป์สูงสุด	120 มม.
ใช้ใบเลื่อย	เส้นผ่านศูนย์กลางภายนอก Φ300 ~ Φ450 มม. รูใน Φ32 มม.
ขนาดรูตอก	2×Φ11×63 มม.
ขนาดเครื่อง	3800 มม. × 850 มม. × 1850 มม. (ขึ้นอยู่กับรุ่นจริง)
น้ำหนักเครื่อง	1480 กก. (ขึ้นอยู่กับรุ่นจริง)



Overall dimension : ขนาดของชิ้นงาน

Item	Profile type	Processing size	Cutting state	Cutting angle
1	Round tube	Φ120mm×5mm	Tangent	90°
2	Square tube	100mm×100mm×5mm	Tangent	90°
3	Angle iron	100mm×100mm×5mm	Tangent	90°
4	Bar	Φ50mm	Tangent	90°
5	Square steel	50mm×50mm	Tangent	90°



Product model specification : ข้อมูลของส่วนประกอบหลักของเครื่อง Auto Tube Cutting Machine XSK-425CNC

Mechanical part

The main components	Product model specification	Manufacturer
Cabinet	425	self-made
Machine head	425	self-made
Motor	3/4KW	Nantong Guanshun
Oil pump	2.2KW (3HP) VP2-40	Ulik Shanghai
Control PLC	FXIS-30MT	Mitsubishi Japan
Servo drive	MR-JE-100A	Mitsubishi Japan
Gear	425	Datong Taiwan



Electrical part

The main components	Product model specification	Manufacturer
The main components	homemade	homemade
Solenoid valve	DSC-01-03C2-D24-N-50	Shanghai Union
Thermal relay	LRE16N	Schneider France
Transformer	JBK-160	Somo Zhejiang
Proximity switch	SN04-N	Automick Shenzhen
Air switch	DZ47-60	LS Korea
Display	TK6100IP	Weilun Taiwan
Servo motor	1000W	Mitsubishi Japan



เครื่องตัดท่อเหล็ก-อะลูมิเนียมอัจฉริยะ Spindle Power 4KW

ระบบป้อนชิ้นงานอัตโนมัติ Auto feed
