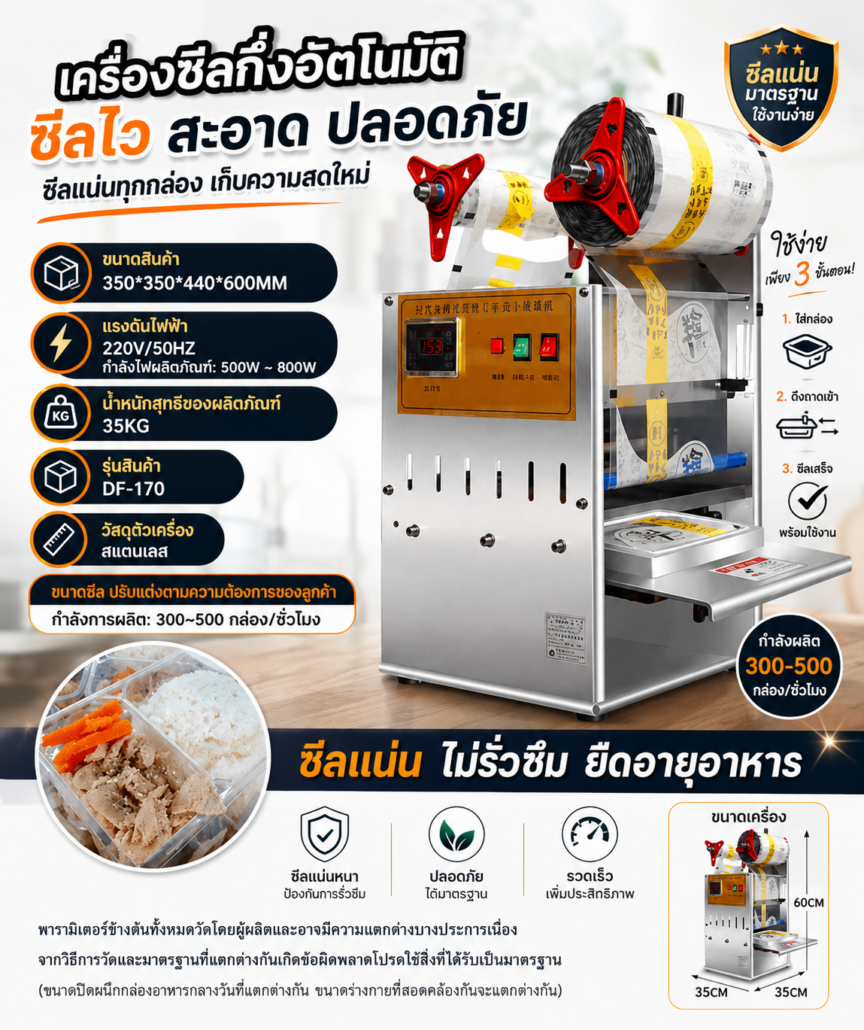

คำอธิบาย

เครื่องซีลกล่องอาหาร

แบบกล่องสี่เหลี่ยม 14×20 cm – PerfectPack

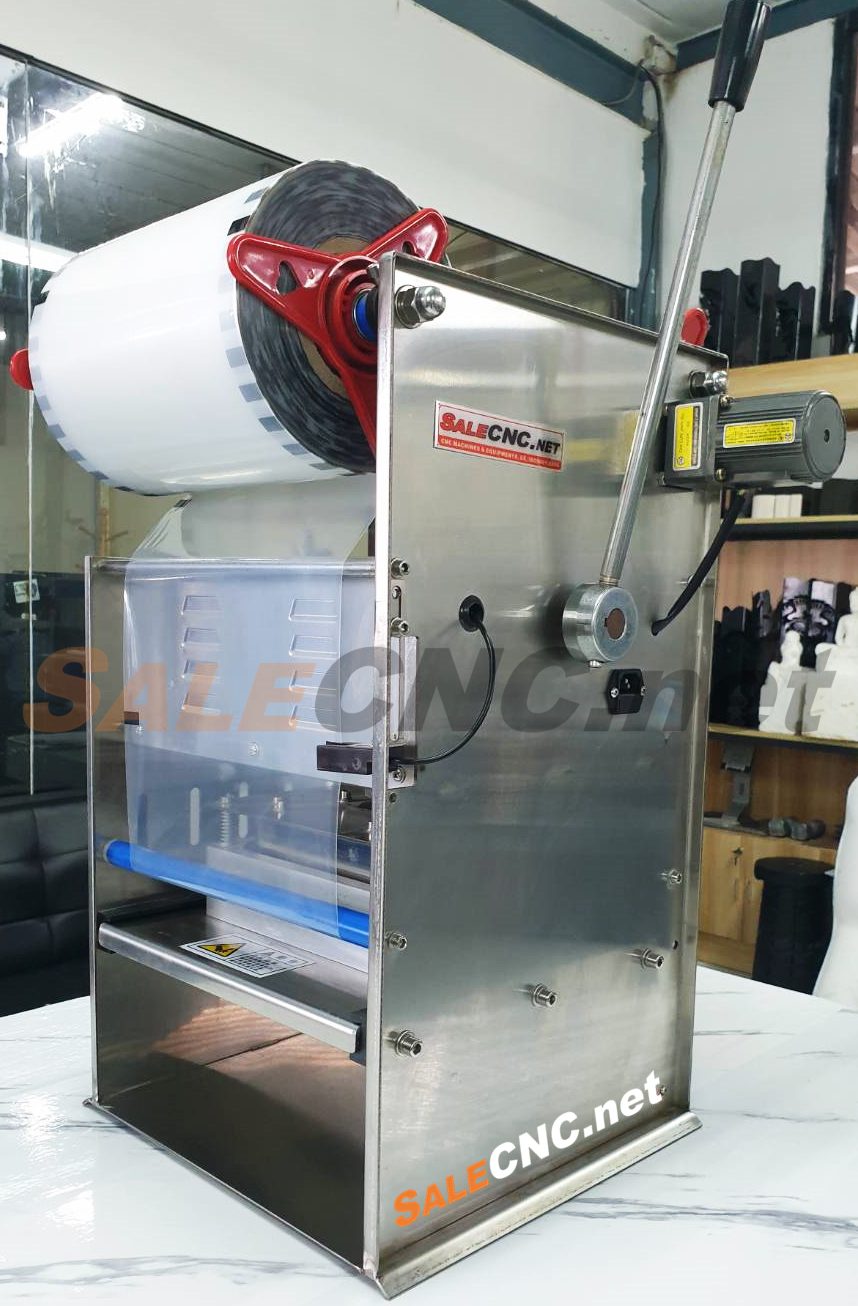

ด้านหน้า

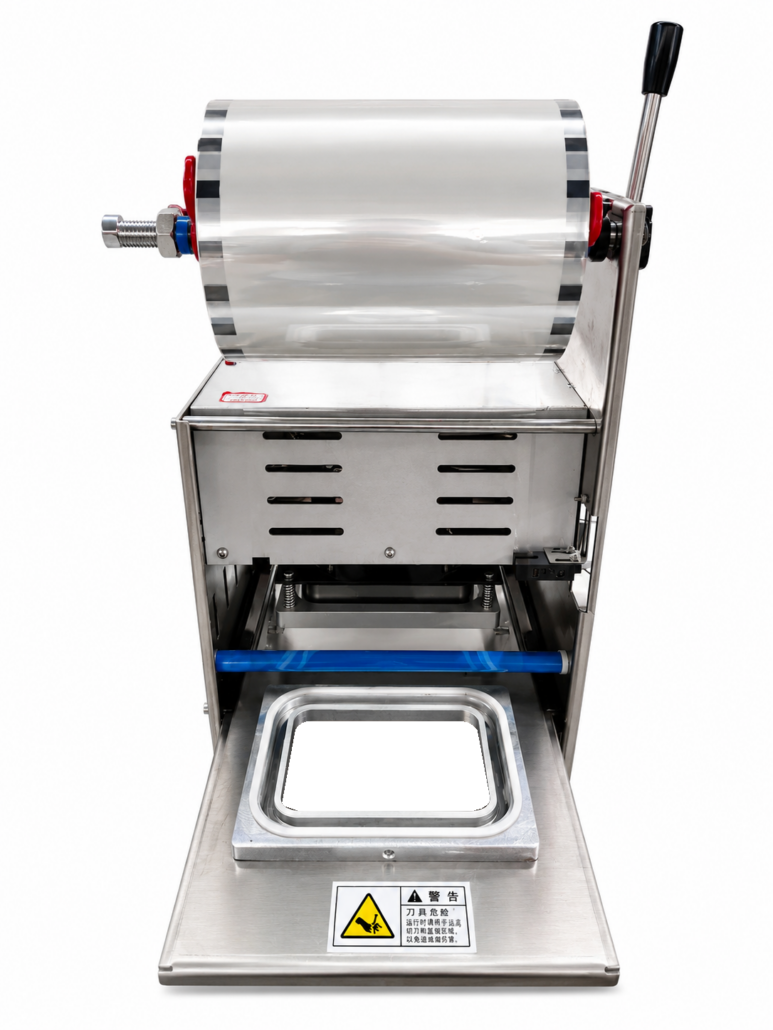

ขนาดโมลด์กว้าง14x20cm

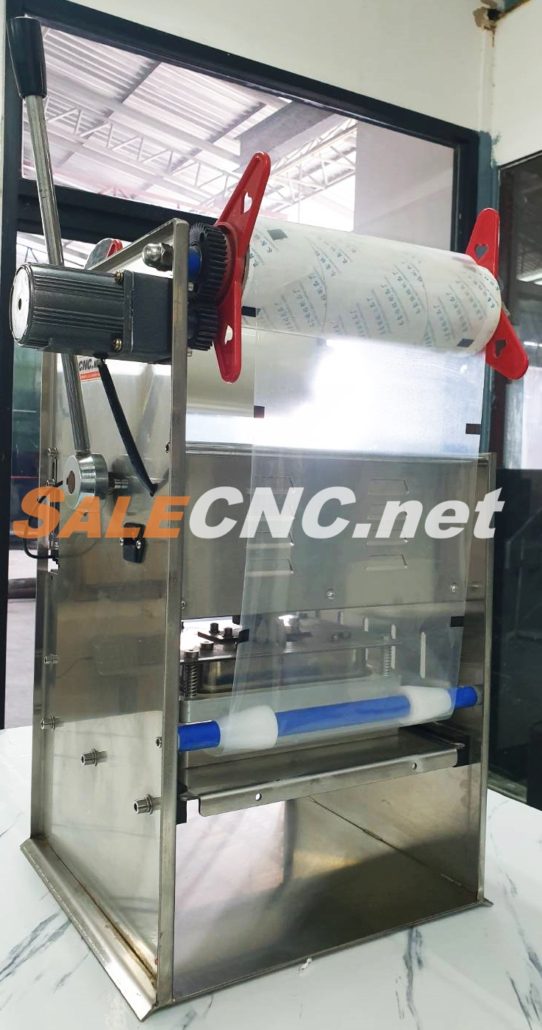

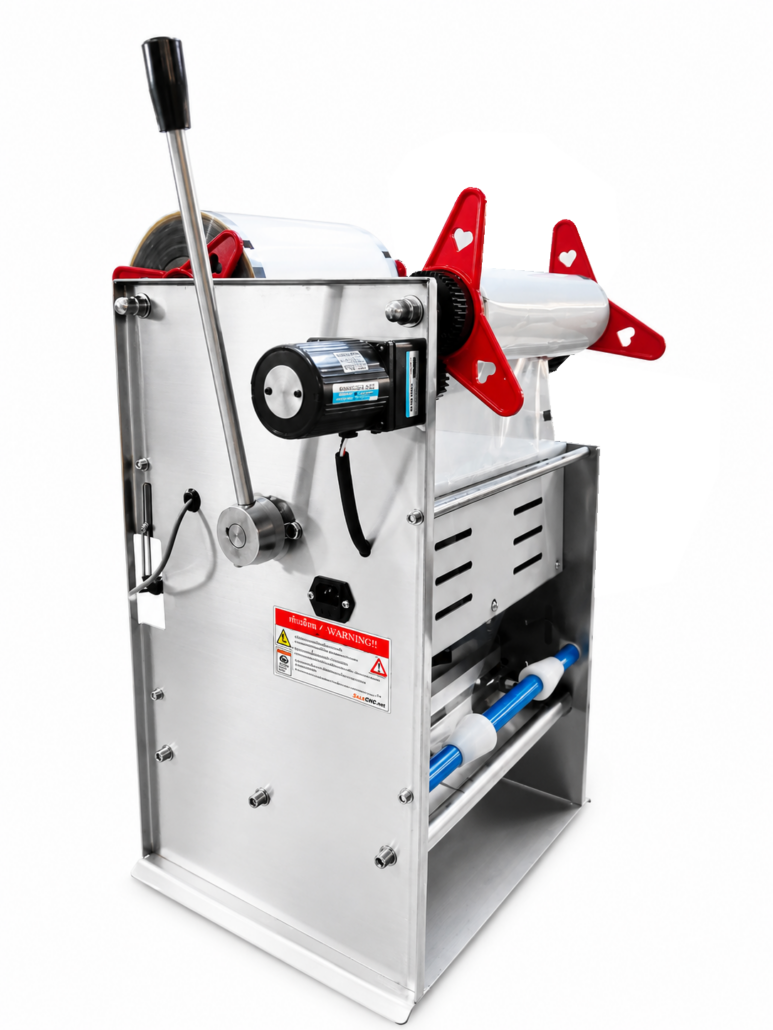

ด้านหลัง

@liner_acutator_fern

#voiceeffects สรุปใช้แรงเยอะ??

♬ MyMikanaValentine Work Out x Problemon Challenge – Kuya Magik

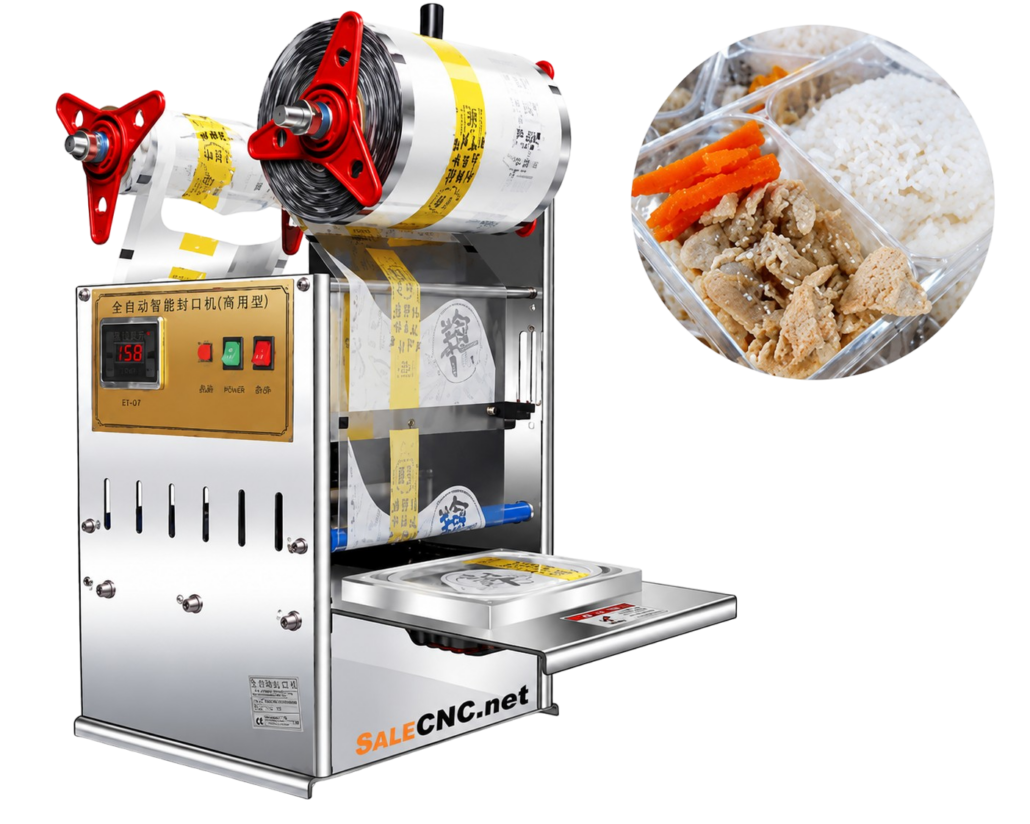

เครื่องปิดฝาถาดพลาสติก

ยกระดับไปอีกขั้นให้กับธุรกิจของคุณ #นวัตกรรมจากไต้หวัน

ให้เครื่องปิดฝาถาดพลาสติกเครื่องซีลกล่องอาหารรุ่น BX02- PerfectPack ช่วยคุณ !!

•  เพิ่มความมั่นใจในความสะอาดให้กับลูกค้าในยุคที่โควิด / PM2.5 กำลังระบาด
•  ต้นทุนค่าบรรจุภัณฑ์ได้มากกว่าในระยะยาว
•  เพิ่มรายได้ให้กับธุรกิจคุณด้วยสินค้า Take Home
•  สามารถเข้าไมโครเวฟได้โดยที่ไม่ต้องกังวลสารพิษ
•  ใช้งานง่ายเพียงไม่กี่ขั้นตอน สามารถใส่ Logo บนพลาสติกได้

*หากขนาดต่างจากตัวอย่่างมีค่าออกแบบใหม่ เริ่มต้น 5,000 บาท

Manuals การทำงานของเครื่อง

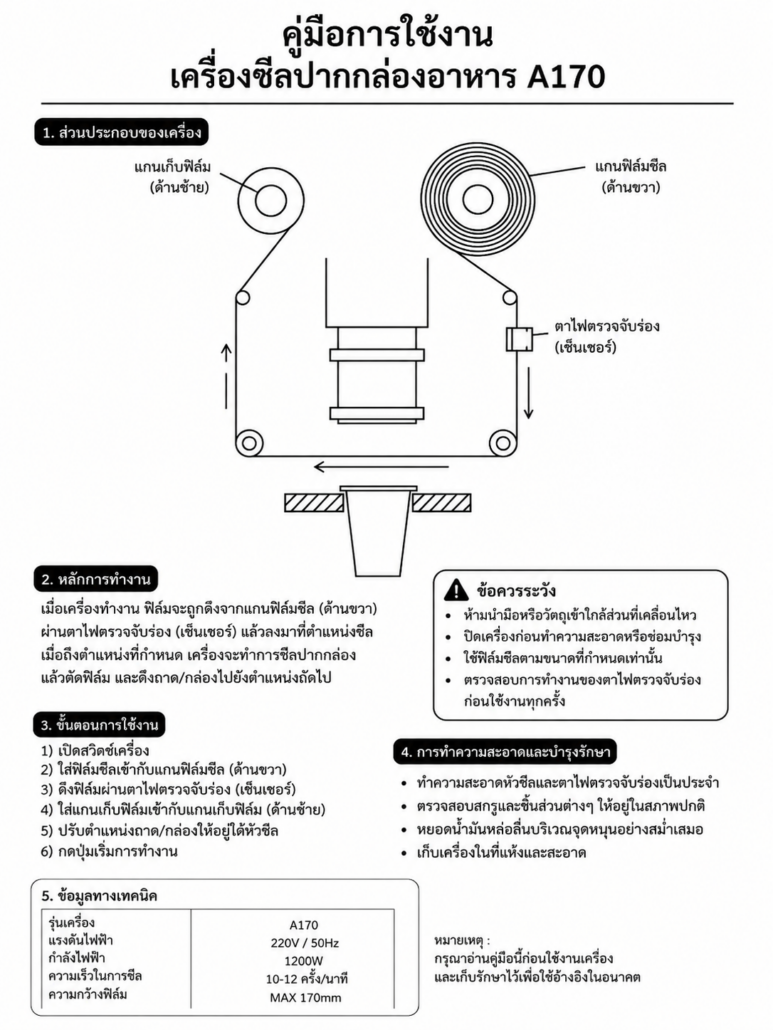

คู่มือการติดตั้งฟิล์มเครื่องซีลกล่องอาหาร A170 (ภาษาไทย)

ภาพรวมการเดินฟิล์ม

จากภาพแสดงการเดินฟิล์มของเครื่องซีลกล่องอาหาร A170 โดยมีส่วนประกอบหลักดังนี้

1. แกนม้วนเก็บฟิล์ม (ด้านซ้าย)
   • ใช้สำหรับม้วนเก็บฟิล์มที่ใช้แล้วหลังจากซีลเสร็จ
2. แกนม้วนฟิล์มหลัก (ด้านขวา)
   • ติดตั้งม้วนฟิล์มใหม่สำหรับการซีล
3. เซ็นเซอร์ตรวจจับมาร์คฟิล์ม (Photo Sensor)
   • ใช้ตรวจจับจุดมาร์คบนฟิล์มเพื่อให้ตำแหน่งลายพิมพ์ตรงกับถาดอาหาร
4. ชุดซีลความร้อน
   • ทำหน้าที่กดและซีลฟิล์มเข้ากับปากถาด

ขั้นตอนการติดตั้งฟิล์ม

1. ติดตั้งม้วนฟิล์ม

• นำม้วนฟิล์มใส่ที่ แกนด้านขวา
• ตรวจสอบให้ฟิล์มคลายออกจากด้านล่างของม้วนตามทิศทางในรูป

2. ร้อยฟิล์มผ่านลูกกลิ้ง

• ดึงฟิล์มลงมาผ่านลูกกลิ้งนำทางด้านขวา
• สอดผ่าน เซ็นเซอร์ตรวจจับมาร์คฟิล์ม
• ดึงฟิล์มลอดใต้ชุดซีล

3. พาดฟิล์มผ่านหน้าชุดซีล

• ดึงฟิล์มไปทางซ้ายผ่านบริเวณปากถาด
• ให้ฟิล์มเรียบตึง ไม่มีรอยย่น

4. ร้อยฟิล์มเข้าลูกกลิ้งด้านซ้าย

• นำฟิล์มผ่านลูกกลิ้งนำทางด้านซ้าย
• ดึงขึ้นไปยึดกับ แกนม้วนเก็บฟิล์ม

5. พันฟิล์มกับแกนเก็บ

• พันฟิล์มรอบแกนเก็บประมาณ 2-3 รอบ
• ตรวจสอบความตึงของฟิล์มให้เหมาะสม

การตั้งค่าเซ็นเซอร์มาร์คฟิล์ม

กรณีใช้ฟิล์มพิมพ์ลาย

1. เลื่อนเซ็นเซอร์ให้ตรงกับตำแหน่งมาร์คสีดำบนฟิล์ม
2. ทดสอบเดินฟิล์ม
3. ตรวจสอบว่าลายพิมพ์ตรงกับตำแหน่งถาด
4. ปรับตำแหน่งเซ็นเซอร์หากลายพิมพ์คลาดเคลื่อน

ข้อควรระวัง

✅ ฟิล์มต้องเดินตามทิศทางลูกศรในภาพ

✅ ฟิล์มต้องตึงและไม่บิดตัว

✅ ห้ามให้ฟิล์มสัมผัสชุดซีลขณะเครื่องร้อน

✅ ตรวจสอบเซ็นเซอร์ทุกครั้งก่อนเริ่มงาน

✅ ปิดเครื่องก่อนเปลี่ยนม้วนฟิล์ม

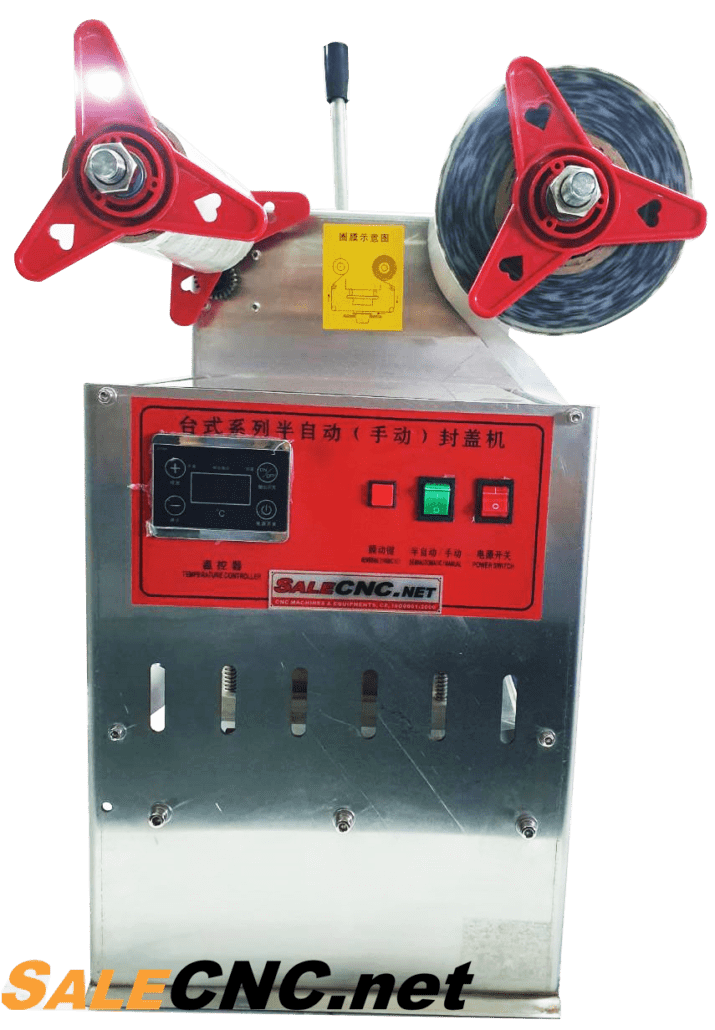

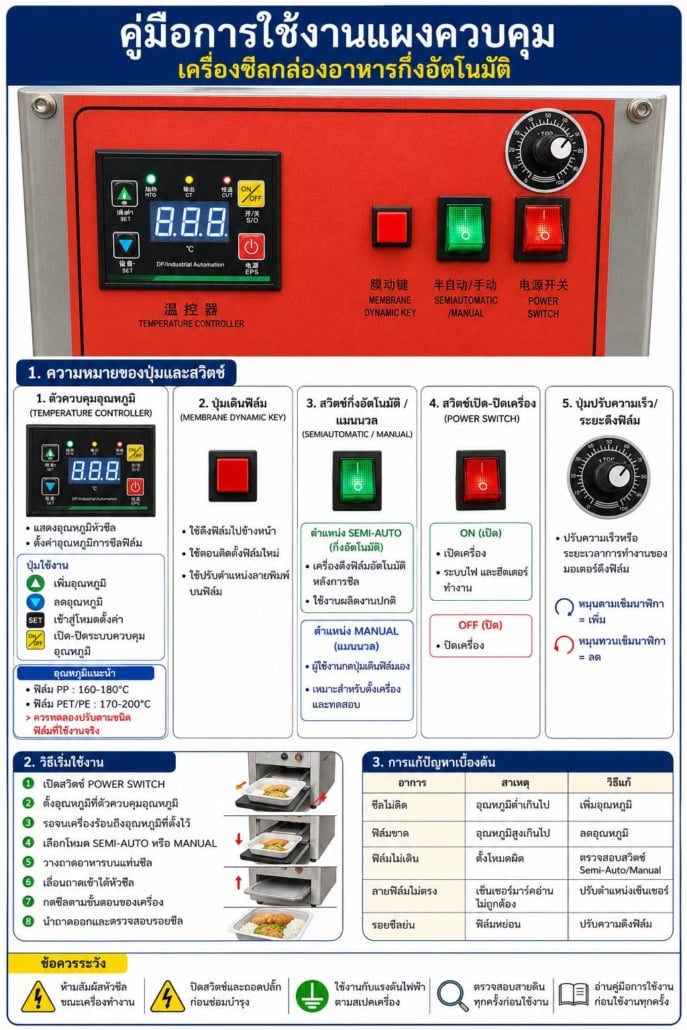

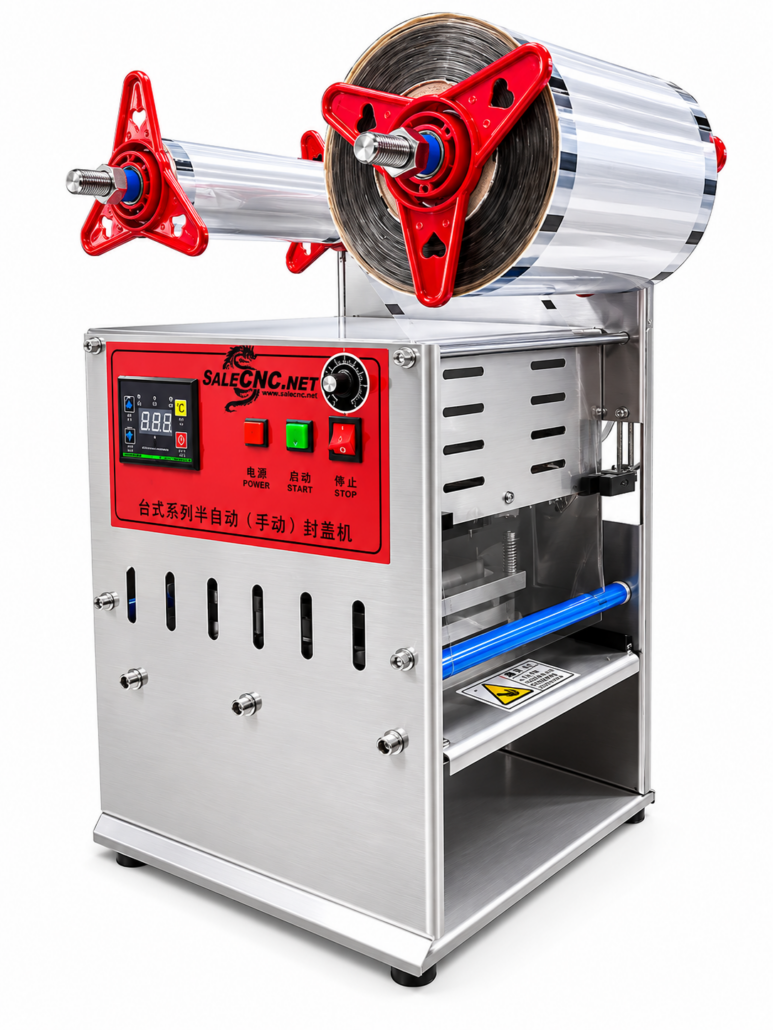

คู่มือแผงควบคุมเครื่องซีลกล่องอาหารกึ่งอัตโนมัติ

ความหมายของปุ่มและสวิตช์

1. ตัวควบคุมอุณหภูมิ (Temperature Controller)

อยู่ด้านซ้ายของแผงควบคุม

หน้าที่

• แสดงอุณหภูมิหัวซีล
• ตั้งค่าอุณหภูมิการซีลฟิล์ม

ปุ่มใช้งาน

• ▲ เพิ่มอุณหภูมิ
• ▼ ลดอุณหภูมิ
• SET เข้าสู่โหมดตั้งค่า
• ON/OFF เปิด-ปิดระบบควบคุมอุณหภูมิ

อุณหภูมิแนะนำ

• ฟิล์ม PP : 160-180°C
• ฟิล์ม PET/PE : 170-200°C

ควรทดลองปรับตามชนิดฟิล์มที่ใช้งานจริง

2. ปุ่มเดินฟิล์ม (Membrane Dynamic Key)

ปุ่มสีแดงตรงกลาง

หน้าที่

• ใช้ดึงฟิล์มไปข้างหน้า
• ใช้ตอนติดตั้งฟิล์มใหม่
• ใช้ปรับตำแหน่งลายพิมพ์บนฟิล์ม

3. สวิตช์กึ่งอัตโนมัติ / แมนนวล

สวิตช์สีเขียว

ตำแหน่ง MANUAL (แมนนวล)

• ผู้ใช้งานกดปุ่มเดินฟิล์มเอง
• เหมาะสำหรับตั้งเครื่องและทดสอบ

ตำแหน่ง SEMI-AUTO (กึ่งอัตโนมัติ)

• เครื่องดึงฟิล์มอัตโนมัติหลังการซีล
• ใช้งานผลิตงานปกติ

4. สวิตช์เปิด-ปิดเครื่อง

สวิตช์สีแดงด้านขวา

ON

• เปิดเครื่อง
• ระบบไฟและฮีตเตอร์ทำงาน

OFF

• ปิดเครื่อง

5. ปุ่มปรับความเร็ว/ระยะดึงฟิล์ม

ลูกบิดกลมด้านบนขวา

หน้าที่

• ปรับความเร็วหรือระยะเวลาการทำงานของมอเตอร์ดึงฟิล์ม
• หมุนตามเข็มนาฬิกา = เพิ่ม
• หมุนทวนเข็มนาฬิกา = ลด

วิธีเริ่มใช้งาน

ขั้นตอนที่ 1

เปิดสวิตช์ POWER SWITCH

ขั้นตอนที่ 2

ตั้งอุณหภูมิที่ตัวควบคุมอุณหภูมิ

ขั้นตอนที่ 3

รอจนเครื่องร้อนถึงอุณหภูมิที่ตั้งไว้

ขั้นตอนที่ 4

เลือกโหมด SEMI-AUTO หรือ MANUAL

ขั้นตอนที่ 5

วางถาดอาหารบนแท่นซีล

ขั้นตอนที่ 6

เลื่อนถาดเข้าใต้หัวซีล

ขั้นตอนที่ 7

กดซีลตามขั้นตอนของเครื่อง

ขั้นตอนที่ 8

นำถาดออกและตรวจสอบรอยซีล

คู่มือแผงควบคุมเครื่องซีลกล่องอาหารกึ่งอัตโนมัติ

ความหมายของปุ่มและสวิตช์

1. ตัวควบคุมอุณหภูมิ (Temperature Controller)

อยู่ด้านซ้ายของแผงควบคุม

หน้าที่

• แสดงอุณหภูมิหัวซีล
• ตั้งค่าอุณหภูมิการซีลฟิล์ม

ปุ่มใช้งาน

• ▲ เพิ่มอุณหภูมิ
• ▼ ลดอุณหภูมิ
• SET เข้าสู่โหมดตั้งค่า
• ON/OFF เปิด-ปิดระบบควบคุมอุณหภูมิ

อุณหภูมิแนะนำ

• ฟิล์ม PP : 160-180°C
• ฟิล์ม PET/PE : 170-200°C

ควรทดลองปรับตามชนิดฟิล์มที่ใช้งานจริง

2. ปุ่มเดินฟิล์ม (Membrane Dynamic Key)

ปุ่มสีแดงตรงกลาง

หน้าที่

• ใช้ดึงฟิล์มไปข้างหน้า
• ใช้ตอนติดตั้งฟิล์มใหม่
• ใช้ปรับตำแหน่งลายพิมพ์บนฟิล์ม

3. สวิตช์กึ่งอัตโนมัติ / แมนนวล

สวิตช์สีเขียว

ตำแหน่ง MANUAL (แมนนวล)

• ผู้ใช้งานกดปุ่มเดินฟิล์มเอง
• เหมาะสำหรับตั้งเครื่องและทดสอบ

ตำแหน่ง SEMI-AUTO (กึ่งอัตโนมัติ)

• เครื่องดึงฟิล์มอัตโนมัติหลังการซีล
• ใช้งานผลิตงานปกติ

4. สวิตช์เปิด-ปิดเครื่อง

สวิตช์สีแดงด้านขวา

ON

• เปิดเครื่อง
• ระบบไฟและฮีตเตอร์ทำงาน

OFF

• ปิดเครื่อง

5. ปุ่มปรับความเร็ว/ระยะดึงฟิล์ม

ลูกบิดกลมด้านบนขวา

หน้าที่

• ปรับความเร็วหรือระยะเวลาการทำงานของมอเตอร์ดึงฟิล์ม
• หมุนตามเข็มนาฬิกา = เพิ่ม
• หมุนทวนเข็มนาฬิกา = ลด

วิธีเริ่มใช้งาน

ขั้นตอนที่ 1

เปิดสวิตช์ POWER SWITCH

ขั้นตอนที่ 2

ตั้งอุณหภูมิที่ตัวควบคุมอุณหภูมิ

ขั้นตอนที่ 3

รอจนเครื่องร้อนถึงอุณหภูมิที่ตั้งไว้

ขั้นตอนที่ 4

เลือกโหมด SEMI-AUTO หรือ MANUAL

ขั้นตอนที่ 5

วางถาดอาหารบนแท่นซีล

ขั้นตอนที่ 6

เลื่อนถาดเข้าใต้หัวซีล

ขั้นตอนที่ 7

กดซีลตามขั้นตอนของเครื่อง

ขั้นตอนที่ 8

นำถาดออกและตรวจสอบรอยซีล

การแก้ปัญหาเบื้องต้น

⚠️ ข้อควรระวัง

• ห้ามสัมผัสหัวซีลขณะเครื่องทำงาน
• ปิดสวิตช์และถอดปลั๊กก่อนซ่อมบำรุง
• ใช้งานกับแรงดันไฟฟ้าตามสเปคเครื่อง
• ตรวจสอบสายดินทุกครั้งก่อนใช้งาน
