Chuck for CNC Laser Machine
Chuck (ชัค) ทำหน้าที่จับ, ยึด, หมุน ชิ้นงานให้ถูกต้องตามตำแหน่งที่ผู้ใช้กำหนด
มีความแม่นยำสูง ใช้งานกับรูปแบบชิ้นงาน เหล็กกลม, เหล็กเหลี่ยม, วงรี และรูปแบบอื่นๆ สามารถประยุกต์ใช้งานได้หลากหลาย

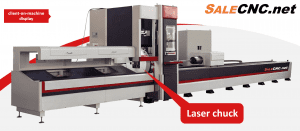

ติดตั้งชัคบนเครื่องจักร CNC Fiber Laser Tube Cutting Machine
Front chuck – Rear chuck
The back card passes through the front card.hole-cut “zero” tailing
✅ Customized solutions are based on customers.
Customers’ needs to design, develop, and fully meet their individual and diverse needs; special components that satisfy customers. Ultra-thin, elongated, heavy spinning type. Fine gripping solution for complex appearance.
✅ Standard customer demand
Worked with a laser cutter manufacturer. The actual needs of standard customers.
✅ Professional team R&D
To form a professional technical team. Characteristic workpiece carry out technical challenge, develop technical scheme, test product execution test.
✅ Product testing
The manufacturer has implemented a bug fix. The test installs the actual site and if there are any testing issues it will be fixed immediately.
✅ โซลูชันที่กำหนดเองขึ้นอยู่กับลูกค้า
ความต้องการของลูกค้าในการออกแบบ พัฒนา และตอบสนองความต้องการส่วนบุคคลและความหลากหลายอย่างเต็มที่ ส่วนประกอบพิเศษที่ตรงใจลูกค้าประเภทการหมุนที่บางเฉียบ ยาว และหนัก โซลูชันการยึดจับที่ละเอียดสำหรับรูปลักษณ์ที่ซับซ้อน
✅ ความต้องการของลูกค้าเป็นหลัก
ทำงานร่วมกับผู้ผลิตเครื่องตัดเลเซอร์ สินค้าออกมาตามความต้องการที่แท้จริงของลูกค้า
✅ทีมงานมืออาชีพ R&D
จัดตั้งทีมเทคนิคระดับมืออาชีพ ชิ้นงานออกมามีคุณลักษณะเฉพาะ มีเทคนิคการพัฒนาโครงร่างทางเทคนิค การทดสอบสินค้า และการดำเนินการผลิตภัณฑ์
✅ การทดสอบสินค้า
ผู้ผลิตมีการดำเนินการแก้ไขจุดบกพร่อง การทดสอบติดตั้งไซต์จริงและหากมีปัญหาในการทดสอบจะได้รับการแก้ไขทันที

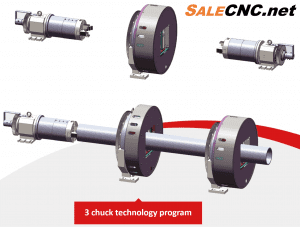

3 chuck technology program
Property : คุณสมบัติของ Chuck

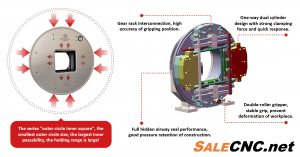

✅ The series “outer circle inner square”, the smallest outer circle size, the largest inner passability, the holding range is large!
✅ Gear rack interconnection, high accuracy of gripping position.
✅ Full hidden airway seal performance, good pressure retention of construction.
✅ One-way dual cylinder design with strong clamping force and quick response.
✅ Double-roller gripper, stable grip, prevent deformation of workpiece.
✅ ซีรีส์ “วงกลมวงนอกวงใน” ขนาดวงกลมวงนอกที่เล็กที่สุด การผ่านภายในที่ใหญ่ที่สุด ช่วงการถือครองมีขนาดใหญ่!
✅ การเชื่อมต่อโครงเกียร์ ความแม่นยำสูงของตำแหน่งจับ
✅ ประสิทธิภาพในการทำงานสมบูรณ์แบบ เก็บแรงกดได้ดีในโครงสร้าง
✅ ดีไซน์กระบอกสูบคู่ทางเดียวพร้อมแรงจับยึดที่แข็งแรงและการตอบสนองที่รวดเร็ว
✅ กริปเปอร์ 2 ลูกกลิ้ง จับถนัดมือ ป้องกันการเสียรูปของชิ้นงาน

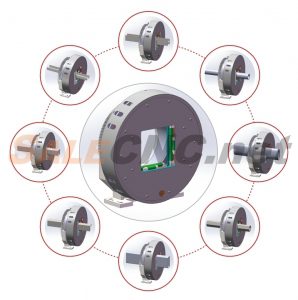

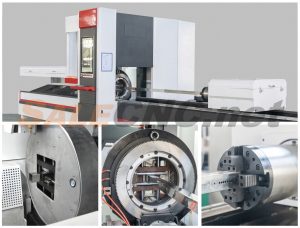

ลักษณะการทำงานของชัคกับชิ้นงานรูปแบบต่าง ๆ

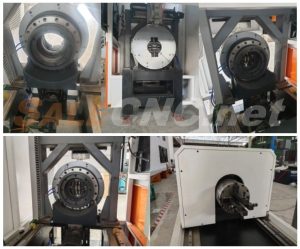

ตัวอย่างชัค ติดตั้งบน เครื่องซีเอ็นซี ไฟเบอร์ เลเซอร์ (CNC Fiber Laser) FLT-6016L
ระบบจับ-หมุนชิ้นงานที่ดี เป็นโครงสร้างที่แข็งแรง เคลื่อนเหล็กได้สะดวกและปลอดภัย
Specification : สเปคของ Chuck
| Model | DS-110 | DS-170 | DS-240 | DS-350 |
|---|---|---|---|---|
| Claw stroke | 58.5 mm | 90 mm | 120 mm | 110 mm |
| Clamping range | 5-122 mm | 3-183 mm | 13-253 mm | 0-355 mm |
| Diameter | 122 square.hole mm | 183 square.hole mm | 253 square.hole mm | 355 square.hole mm |
| Height | 195 mm | 290 mm | 360 mm | 500 mm |
| Cyclotron precision | 0.05 mm | 0.05 mm | 0.05 mm | 0.05 mm |
| Repeat positioning accuracy | 0.05 mm | 0.05 mm | 0.05 mm | 0.05 mm |
| Barometric pressure range | 0.1-0.6 mpa | 0.1-0.6 mpa | 0.1-0.7 mpa | 0.1-0.8 mpa |
| Rated | 240 r/min | 150 r/min | 130 r/min | 80 r/min |
| Moment of inertia | 0.32 kg.m2 | 3.1 kg.m2 | 6 kg.m2 | 25 kg.m2 |
| Maximum holding force | 100 kg | 250 kg | 300 kg | 800 kg |
| Transmission ratio | 1:1.5 | 1:3 | 1:5 | 1:5 |
| Preservation time | 12 hours | 12 hours | 12 hours | 12 hours |
| Total weight | 37 kg | 100 kg | 230 kg | 480 kg |
| Model | DH-110 | DH-170 | DH-240 | DH-350 |
|---|---|---|---|---|
| Cabua travel distance | 18 mm | 27 mm | 41 mm | 65 mm |
| Holding range | 10-120 mm | 10-170 mm | 10-250 mm | 10-350 mm |
| Center height | 70 mm | 105 mm | 135 mm | 216 mm |
| Cyclotron precision | 0.05 mm | 0.05 mm | 0.05 mm | 0.05 mm |
| Repeat positioning accuracy | 0.05 mm | 0.05 mm | 0.05 mm | 0.05 mm |
| Barometric pressure range | 0.1-0.6 mpa | 0.1-0.6 mpa | 0.1-0.7 mpa | 0.1-0.8 mpa |
| Rated speed of revolution | 240 r/min | 130 r/min | 130 r/min | 80 r/min |
| Rotational inertia | 0.04 kg.m2 | 0.2 kg.m2 | 0.66 kg.m2 | 3.9 kg.m2 |
| Maximum holding power | 80 kg | 180 kg | 240 kg | 500 kg |
| Transmission ratio | 1:1.5 | 1:3 | 1:2.5 | 1:4 |
| Total weight | 32 kg | 68 kg | 137 kg | 440 kg |
Product structure drawing : แบบร่างโครงสร้างของ Chuck

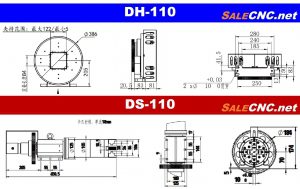

✅ Chuck model DH-110/DS-110

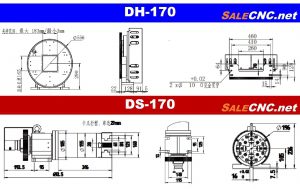

✅ Chuck model DH-170/DS-170

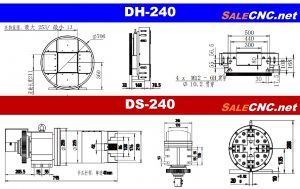

✅ Chuck model DH-240/DS-240

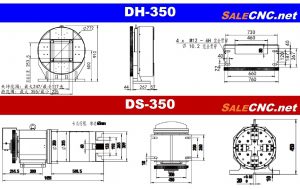

✅ Chuck model DH-350/DS-350

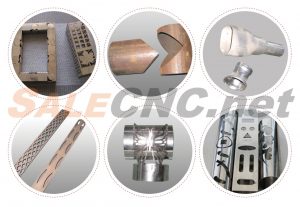

Applications : ตัวอย่างงานที่ใช้ชัคยึดจับ
Industry Application / Industrial Application
✅ Sheet metal, kitchenware, fitness equipment, elevators, chemicals, electronics, advertising decoration
✅ Automobiles, rail transportation, engineering equipment, construction machinery, environmental protection machinery
การประยุกต์ใช้ในอุตสาหกรรม / การประยุกต์ใช้ในอุตสาหกรรม
✅ แผ่นเหล็ก เครื่องครัว อุปกรณ์ฟิตเนส ลิฟต์ เคมีภัณฑ์ เครื่องใช้ไฟฟ้า ของตกแต่งโฆษณา
✅ รถยนต์ การขนส่งทางรถไฟ อุปกรณ์วิศวกรรม เครื่องจักรก่อสร้าง เครื่องจักรรักษาสิ่งแวดล้อม
